Уводзіны
Дзякуй за пакупкуasing the IRIS OHYAMA Cordless Electric Drill Driver JCD-421-D. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your new tool. Please read this manual thoroughly before use and keep it for future reference.
Прадукт скончаныview
The IRIS OHYAMA JCD-421-D is a versatile cordless electric drill driver designed for various tasks, from assembling furniture to drilling holes. Its compact design and rechargeable battery offer convenience and portability.

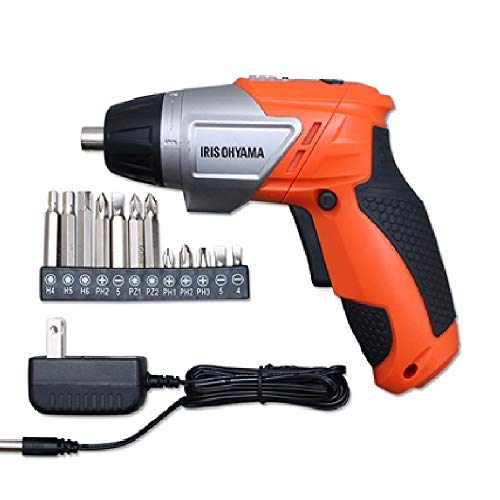

Image: The IRIS OHYAMA Cordless Electric Drill Driver JCD-421-D with its included accessories.
Асноўныя характарыстыкі:
- Rechargeable design for cordless operation.
- Эрганамічная ручка для зручнага выкарыстання.
- Forward and reverse rotation for tightening and loosening screws.
- Integrated LED light to illuminate the work area.
- Suitable for various assembly and drilling tasks.
Відэа прадукту:
Відэа: агляд на 360 градусаў view of the IRIS OHYAMA Cordless Electric Drill Driver, showcasinяго дызайн і асаблівасці.
Настройка
- Зарадка акумулятара: Before first use, fully charge the battery using the provided charger. Connect the charger to a power outlet and then to the battery pack. The charging indicator will show the charging status.
- Устаўка біта:
- Ensure the drill driver is turned off and the forward/reverse switch is in the neutral (locked) position.
- Павярніце патрон супраць гадзіннікавай стрэлкі, каб адкрыць кулакі.
- Insert the desired screwdriver bit or drill bit into the chuck.
- Twist the chuck clockwise to securely tighten the jaws around the bit. Ensure the bit is firmly seated.
- Attaching Accessories (if applicable): If your model includes additional attachments like an angle adapter or offset adapter, align the attachment with the drill driver's spindle and push until it clicks into place.
Інструкцыя па эксплуатацыі
- Уключэнне/выключэнне харчавання: Press the trigger switch to turn the drill driver on. Release the trigger to turn it off.
- Паварот наперад/назад:
- To tighten screws or drill, push the forward/reverse switch to the left (forward rotation).
- To loosen screws or remove bits, push the forward/reverse switch to the right (reverse rotation).
- For safety, set the switch to the center position to lock the trigger when not in use.
- Рэгуляванне крутоўнага моманту: The drill driver features a torque adjustment ring. Rotate the ring to select the desired torque setting. Lower settings are for smaller screws and softer materials, while higher settings are for larger screws and harder materials. This prevents overtightening and stripping screws.
- Выкарыстанне святлодыёднага святла: Убудаваная святлодыёдная лямпа аўтаматычна ўключаецца пры націсканні на курок, забяспечваючы бачнасць у слаба асветленых працоўных зонах.
- Адвёртка:
- Выберыце адпаведную адвёртку.
- Надзеньце біт на галоўку шрубы.
- Apply firm, steady pressure and press the trigger. Drive the screw until it is flush with the surface or the clutch engages (if torque is set).
- Бурэнне:
- Выберыце падыходнае свердзел для матэрыялу.
- Адзначце месца свідравання.
- Hold the drill driver firmly and position the bit on the mark.
- Apply steady pressure and press the trigger. Maintain a consistent speed and pressure while drilling.
Тэхнічнае абслугоўванне
- Уборка: Рэгулярна чысціце інструмент мяккай губкайamp тканінай. Не выкарыстоўвайце агрэсіўныя хімікаты або абразіўныя ачышчальнікі. Пераканайцеся, што вентыляцыйныя адтуліны чыстыя ад пылу і смецця.
- Сыход за батарэяй:
- Захоўвайце батарэі ў прахалодным, сухім месцы, удалечыні ад прамых сонечных прамянёў і экстрэмальных тэмператур.
- Do not store fully discharged batteries for extended periods. Recharge them periodically.
- Не падвяргайце батарэі ўздзеянню вады ці агню.
- Захоўванне бітаў: Store bits in a dry place to prevent rust. Replace worn or damaged bits to ensure optimal performance and safety.
- Агульны агляд: Periodically check for loose screws, damaged cords (if applicable), or any other signs of wear or damage. If any issues are found, discontinue use and contact customer support.
Ліквідацыю непаладак
| праблема | Магчымая прычына | Рашэнне |
|---|---|---|
| Інструмент не запускаецца. | Акумулятар разраджаны або няправільна ўстаўлены. | Charge the battery. Ensure the battery is securely inserted into the tool. |
| Bit slips or does not tighten. | Chuck is not tightened sufficiently or bit is worn. | Ensure the chuck is fully tightened. Replace worn bits. |
| Screw head strips easily. | Torque setting is too high or incorrect bit used. | Adjust the torque setting to a lower value. Use the correct bit size for the screw. |
| Свердзел захрасае. | Excessive pressure or incorrect drilling technique. | Reduce pressure. Ensure the drill is perpendicular to the surface. Use reverse rotation to extract the bit. |
Тэхнічныя характарыстыкі
| Спецыфікацыя | Каштоўнасць |
|---|---|
| Марка | ІРЫС ОХ'ЯМА |
| Нумар мадэлі | JCD-421-D |
| Крыніца харчавання | Харчаванне ад батарэі |
| тtage | 7.4 вольт |
| Асаблівасць | Акумулятарная |
| Аксэсуары ў камплекце | 12-piece Bit Set |
Гарантыя і падтрымка
For warranty information, please refer to the warranty card included with your product or visit the official IRIS OHYAMA website. If you encounter any issues or require technical assistance, please contact IRIS OHYAMA customer support.
Афіцыйны Webсайт: IRIS OHYAMA Store on Amazon.co.jp
