Alctron MP200V2 Microphone Ampзадымнік

1. Уводзіны

The Alctron MP200V2 is a high-quality FET microphone amplifier designed for professional audio recording applications. It is suitable for vocal recording, instrument amplification, and integration into both digital and analog recording setups. This unit features a fully discrete signal path and three separate transformers for the microphone input, line input, and line output, enhancing overall performance and sound quality. Its robust construction with an aluminum-alloy panel and steel housing ensures durability.

This manual provides essential information for the safe and efficient operation of your MP200V2. Please read it thoroughly before use and retain it for future reference.

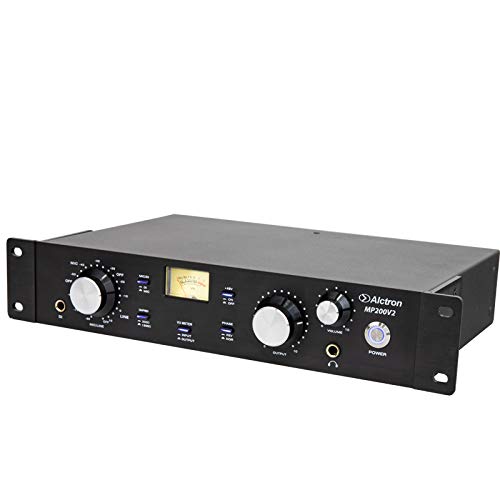

Выява 1.1: Спераду view of the Alctron MP200V2 Microphone Ampзадымнік.

2. Інструкцыі па тэхніцы бяспекі

• Крыніца харчавання: Connect the unit only to the specified power adapter and voltage. Ensure the power outlet is properly grounded.
• Вільготнасць: Do not expose the unit to rain, moisture, or extreme humidity. Avoid placing liquid-filled objects on the unit.
• Вентыляцыя: Забяспечце належную вентыляцыю вакол прылады. Не блакуйце вентыляцыйныя адтуліны.
• Цяпло: Трымайце прыладу далей ад крыніц цяпла, такіх як радыятары, абагравальнікі, пліты або іншыя прыборы, якія выпрацоўваюць цяпло.
• Уборка: Disconnect the power before cleaning. Use a dry cloth only.
• Абслугоўванне: Не спрабуйце абслугоўваць гэту прыладу самастойна. Звяртайцеся па любыя паслугі па абслугоўванні да кваліфікаванага персаналу.
• Размяшчэнне: Размясціце прыладу на роўнай, устойлівай паверхні, каб пазбегнуць пашкоджанняў ад падзення.

3. Змесціва ўпакоўкі

Калі ласка, праверце, ці ўсе пералічаныя ніжэй прадметы ўваходзяць у ваш пакет:

• Alctron MP200V2 Microphone AmpЛіфіер Адз
• Адаптар сілкавання
• Кіраўніцтва карыстальніка (гэты дакумент)

4. Прадукт скончыўсяview

4.1 Элементы кіравання і індыкатары на пярэдняй панэлі

Малюнак 4.1: Падрабязны view of the Alctron MP200V2 front panel.

The front panel of the MP200V2 features various controls for input selection, gain adjustment, output level, and monitoring. Key elements include:

• MIC/LINE Input Selector: A multi-function knob to select between microphone and line inputs.
• Gain Control: Adjusts the input gain for the selected source.
• Вымяральнік VU: Displays the input or output level, depending on the meter selection.
• Meter Selector: Buttons to switch the VU meter display between input and output levels.
• Пераключальнік фазы: Інвертуе фазу ўваходнага сігналу.
• Кантроль выхаднога ўзроўню: Рэгулюе агульны ўзровень выхаду.
• Выхад для навушнікаў: 1/4-inch jack for monitoring.
• Гучнасць навушнікаў: Рэгулюе гучнасць выхаду для навушнікаў.
• Кнопка харчавання: Уключае або выключае прыладу.

4.2 Злучэнні задняй панэлі

Малюнак 4.2: Падрабязны view of the Alctron MP200V2 rear panel connections.

The rear panel provides all necessary audio input and output connections, as well as the power input.

• Спажываная магутнасць: DC 18V input for the power adapter.
• Збалансаваны выхад XLR: Асноўны збалансаваны аўдыёвыхад.
• Лінейны ўваход: 1/4-inch TRS/TS input for line-level signals.
• Мікрафонны ўваход: Уваход XLR для мікрафонаў.

5. Настройка

1. Падключэнне сілкавання: Connect the provided power adapter to the DC 18V input on the rear panel of the MP200V2, then plug the adapter into a suitable power outlet. Ensure the unit is powered off before connecting.
2. Падключэнне мікрафона: Connect your microphone to the XLR MIC Input on the rear panel.
3. Line Input Connection: If using a line-level source (e.g., instrument, pre-amp output), connect it to the 1/4-inch LINE Input on the rear panel.
4. Выходнае злучэнне: Connect the Balanced XLR Output of the MP200V2 to your audio interface, mixer, or recording device.
5. Падключэнне навушнікаў: For monitoring, plug your headphones into the 1/4-inch Headphone Output on the front panel.

6. Інструкцыя па эксплуатацыі

1. Уключэнне: Press the POWER button on the front panel to turn on the unit. The indicator light will illuminate.
2. Выбар уводу: Use the MIC/LINE knob to select the desired input source (microphone or line).
3. Рэгуляванне ўзмацнення: Slowly turn the GAIN control clockwise to increase the input level. Monitor the VU meter to ensure the signal does not clip (exceed 0 dB). Adjust for an optimal signal-to-noise ratio without distortion.
4. Інверсія фазы: If phase issues are detected (e.g., when combining multiple microphones), press the PHASE button to invert the signal phase.
5. Узровень выхаднога сігналу: Adjust the OUTPUT control to set the desired signal level sent to your recording device or mixer.
6. Маніторынг: Adjust the HEADPHONE VOLUME for comfortable listening through your headphones. Use the METER SELECTOR buttons to switch the VU meter between displaying input or output levels as needed.

The MP200V2's specific electronic circuit and three separate transformers contribute to its warm and sweet output tone, while also providing effective shielding against outside interference. The multi-function knob simplifies operation across various recording scenarios.

7. Тэхнічнае абслугоўванне

• Уборка: Use a soft, dry cloth to clean the exterior of the unit. Do not use abrasive cleaners, solvents, or waxes.
• захоўванне: Калі прылада не выкарыстоўваецца працяглы час, захоўвайце яе ў прахалодным, сухім месцы, удалечыні ад прамых сонечных прамянёў і экстрэмальных тэмператур.
• Вентыляцыя: Ensure that the ventilation slots are free from dust and debris to prevent overheating.

8. Выпраўленне непаладак

9. Тэхнічныя характарыстыкі

• мадэль: MP200V2
• Тып: FET Microphone Ampзадымнік
• Шлях сігналу: Fully discrete
• Трансформеры: Three separate (Mic Input, Line Input, Line Output)
• Корпус: Aluminum-alloy panel, steel housing
• Вага прадмета: 4 кг
• Памеры ўпакоўкі: 47 х 27 х 11 см
• ASIN: B08T61G69P
• Дата першай даступнасці: 15 студзеня 2021 г

10. Гарантыя і падтрымка

Alctron products are designed for reliability and performance. This product comes with a standard manufacturer's warranty. Please refer to the warranty card included with your purchase or visit the official Alctron webсайт для атрымання падрабязных гарантыйных умоў.

For technical support, service, or replacement parts, please contact your authorized Alctron dealer or the Alctron customer support team. Keep your purchase receipt as proof of purchase for warranty claims.
