SinoTrack Car Battery Charger User Manual

Уводзіны

The SinoTrack 6-Amp, 12V Smart Fully Automatic Battery Charger Maintainer Trickle Charger is designed for charging and maintaining various 12V lead-acid batteries, including those found in cars, trucks, motorcycles, lawn mowers, and marine vehicles. It features an intelligent charging control system, multiple battery mode settings, and integrated safety functions to ensure efficient and safe battery management.

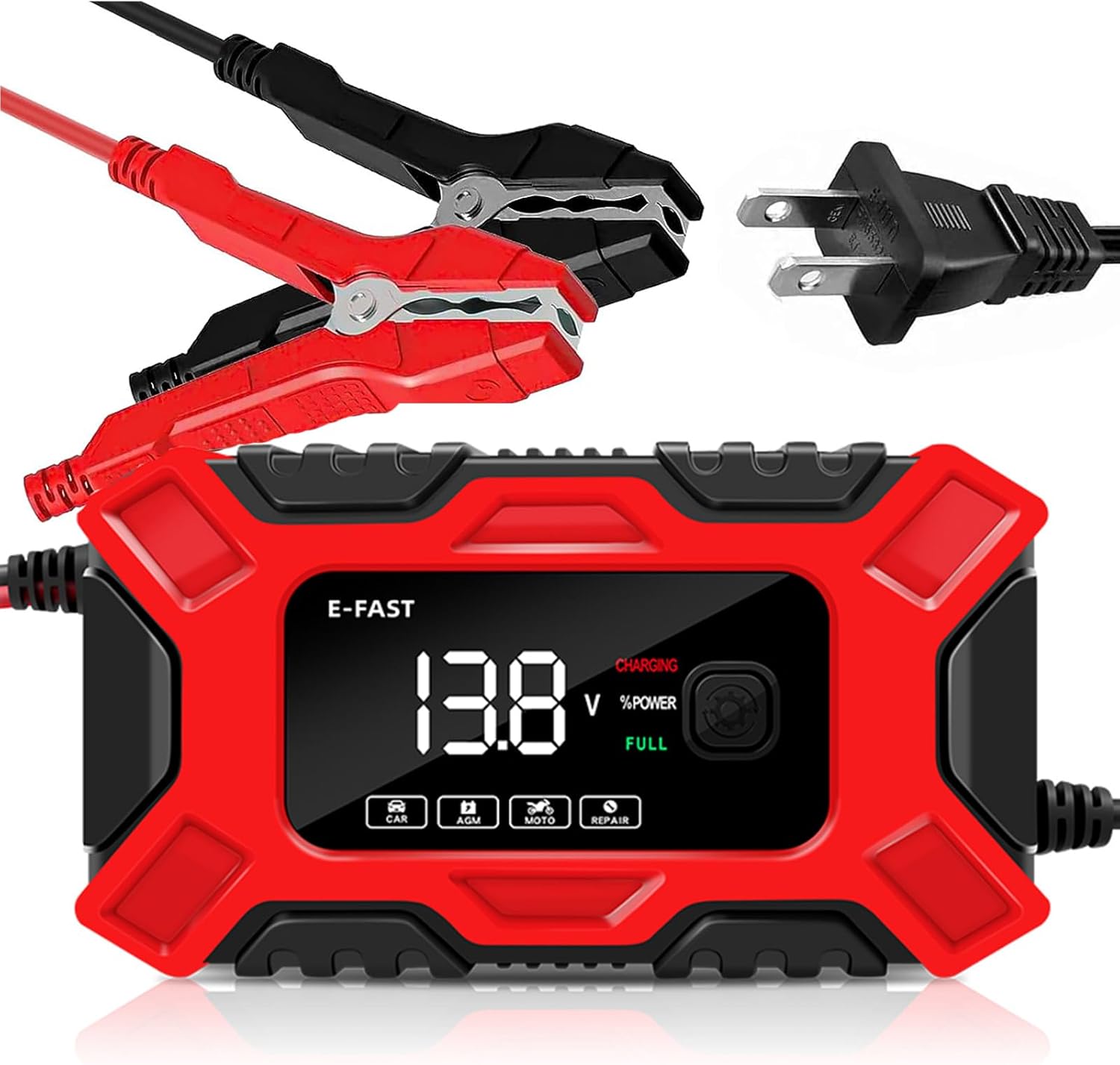

Image: The SinoTrack 6-Amp 12V Smart Fully Automatic Battery Charger with its cables and display.

Інфармацыя па бяспецы

Калі ласка, прачытайце і зразумейце ўсю інфармацыю па тэхніцы бяспекі перад выкарыстаннем гэтага прадукта. Невыкананне гэтых інструкцый можа прывесці да паражэння электрычным токам, пажару або сур'ёзных траўмаў.

• Толькі для выкарыстання ў памяшканні: This charger is designed for indoor use. Do not expose to rain or snow.
• Вентыляцыя: Забяспечце належную вентыляцыю падчас зарадкі. Не працуйце ў замкнёным памяшканні і не абмяжоўвайце вентыляцыю.
• Тып батарэі: Use only with 12V lead-acid batteries. Do not attempt to charge dry-cell batteries or lithium batteries.
• Парадак падключэння: Always connect the charger to the battery terminals first, then plug the charger into the AC power outlet. When disconnecting, unplug from AC power first, then disconnect from battery terminals.
• Палярнасць: Ensure correct polarity. Connect the red (+) clamp да станоўчай клемы акумулятара і чорнага (-) клеммыamp to the negative battery terminal. Reverse connection will trigger an "ERO" error on the LCD.
• Пашкоджаныя кабелі: Не карыстайцеся зараднай прыладай з пашкоджанымі шнурамі абоamps.
• дзеці: Захоўваць у месцах, недаступных дзецям.

Прадукт скончаныview

Асноўныя характарыстыкі:

• 12V Intelligent Plus Repair Charger: Optimized charging and discharging curves for DC12V lead-acid batteries.
• Friendly Use for Beginners: Automatic detection of battery power and ambient temperature.
• Safety and Effective: Multiple protection functions (reverse connection, short circuit, overcharge, over temperature, over current).
• Функцыя аднаўлення імпульсаў: Repairs and activates lead-acid batteries with mild sulfation.
• Visual LCD Screen Display: Shows charging progress, percentagе, выпtage, current, and error codes.

Image: The charger's large digital display showing charging status.

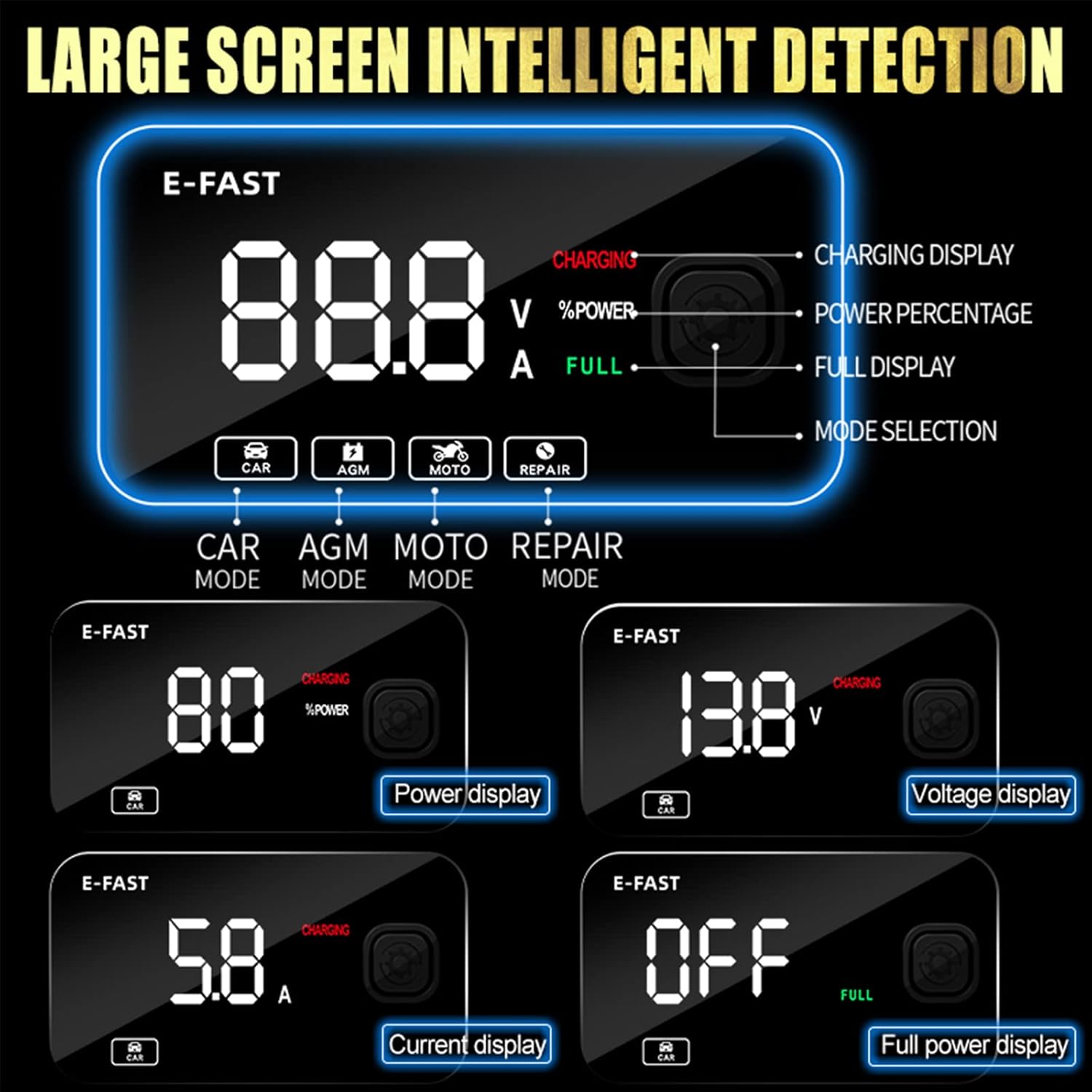

Выява: Падрабязная view of the intelligent detection display, showing voltage, power, and mode selection.

Кампаненты:

• SinoTrack Battery Charger Unit
• Шнур сілкавання
• Акумулятар Клamps (чырвоны для станоўчага, чорны для адмоўнага)

Настройка і падключэнне

Follow these steps to safely connect your SinoTrack battery charger:

1. Падрыхтуйце батарэю: Ensure the battery terminals are clean and free of corrosion. If necessary, clean them with a wire brush and baking soda solution.
2. Падключэнне да акумулятара: Спачатку падключыце чырвоны (+) станоўчы склamp to the positive battery terminal. Then, connect the чорны (-) адмоўны склamp да адмоўнай клемы акумулятара. Забяспечце надзейнае падключэнне.


Image: Step 3 - Connecting the red and black clamps да клем батарэі.

3. Падключэнне да сеткі пераменнага току: Plug the charger's AC power cord into a standard 120V AC wall outlet.

Image: Step 1 - Plugging the charger into a wall outlet.
4. Уключэнне: The charger will automatically detect the battery and begin charging. The LCD screen will display the charging status.


Image: Step 2 - The charger unit connected and ready to operate.

Інструкцыя па эксплуатацыі

The SinoTrack charger features multiple charging modes for different battery types and conditions. The charger automatically detects the battery and selects the appropriate mode, but you can manually switch modes if needed.

Выбар рэжыму:

Press the "Mode" button (often indicated by a gear icon or similar) on the charger to cycle through the available modes:

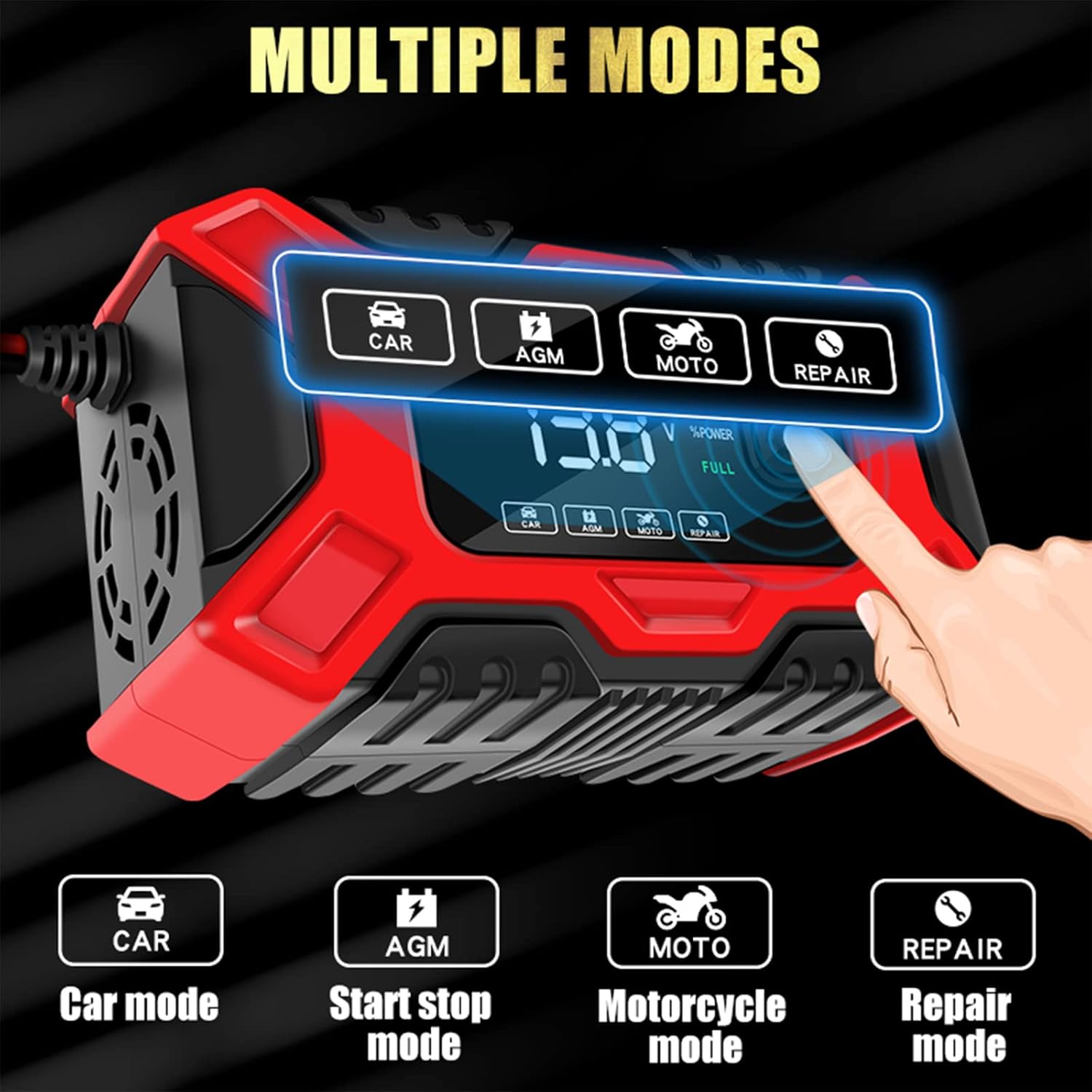

Image: The charger's display showing the different mode icons (Car, AGM, Moto, Repair) and the mode selection button.

• Рэжым аўтамабіля: For standard 12V automotive lead-acid batteries.
• AGM/GEL Mode: Specifically for AGM (Absorbent Glass Mat) and GEL batteries.
• Рэжым матацыкла: For 12V motorcycle batteries, typically with a lower charging current.
• Рэжым рамонту: For desulfation and activation of lead-acid batteries that are unable to hold a charge due to mild sulfation. This mode applies positive pulse voltage.

Працэс зарадкі:

Once connected and a mode is selected (or automatically detected), the charger will begin its 3-stage smart charging process:

1. Desulfation/Soft Start: If needed, the charger will attempt to desulfate the battery.
2. Навальная плата: Зараджае акумулятар максімальным токам, пакуль ён не дасягне прыблізна 80% ёмістасці.
3. Зарад паглынання: Плата па ўказеasing current until the battery is fully charged.
4. Плата за паплавок: Maintains the battery at full charge with a small, constant voltage.

The LCD screen will show the charging progress as a percentage. When the battery is fully charged, the display will show "100%" and "FULL". The charger will automatically stop charging when the battery is full.

Выява: Візуальнае прадстаўленне 3-хtage smart charging process and key features.

Функцыя аднаўлення імпульсаў:

The pulse repair mode is designed to help restore lead-acid batteries that have lost capacity due to sulfation. To use this function:

1. Connect the charger to the battery as described in the Setup section.
2. Select the "Repair" mode using the mode button.
3. Allow the charger to operate in repair mode for 15-16 hours.
4. After repair, switch back to a charging mode (Car, AGM, or Moto) to see if the battery can now be charged normally. If the battery still cannot be charged after 1-2 repair cycles, it may need to be replaced.

Image: Diagram illustrating the battery repair process and common battery issues it addresses.

Тэхнічнае абслугоўванне

• Уборка: Адключыце зарадную прыладу ад сеткі пераменнага току і акумулятара перад чысткай. Працярыце знешнія паверхні мяккай сухой тканінай. Не выкарыстоўвайце агрэсіўныя хімічныя рэчывы або абразіўныя сродкі.
• захоўванне: Захоўвайце зарадную прыладу ў прахалодным, сухім месцы, калі яна не выкарыстоўваецца. Трымайце кабелі акуратна згорнутымі.
• Вентылятар астуджэння: The charger is equipped with a low-noise cooling fan. Ensure the fan vents are not obstructed during operation to prevent overheating.


Image: Close-up of the charger's cooling fan, highlighting its low noise and heat dissipation features.

Ліквідацыю непаладак

Тэхнічныя характарыстыкі

Note: Some parameters are measured manually and may have slight variations.

Image: Diagram showing key specifications and dimensions of the SinoTrack battery charger.

Афіцыйнае відэа пра прадукт

Гарантыя і падтрымка

For warranty information, technical support, or any inquiries regarding your SinoTrack Car Battery Charger, please refer to the official SinoTrack store or contact their customer service.

You can visit the official SinoTrack Store on Amazon for more information and support: SinoTrack Store

Таксама даступная для запампоўкі версія кіраўніцтва карыстальніка ў фармаце PDF: Кіраўніцтва карыстальніка (PDF)
