1. Уводзіны
Гэтая інструкцыя па эксплуатацыі змяшчае падрабязныя рэкамендацыі па бяспечнай і правільнай усталёўцы, эксплуатацыі і абслугоўванні кутняга насценнага мацавання для тэлевізара FORGING MOUNT, мадэль HY9441. Гэтае поўнапаваротнае мацаванне для тэлевізара прызначана для тэлевізараў і манітораў дыяганаллю ад 13 да 43 цаляў, вытрымлівае максімальную вагу 35 кг і мае стандарты VESA да 200x200 мм. Яго доўгі падаўжальны кранштэйн даўжынёй 25.6 цалі дазваляе выкарыстоўваць розныя варыянты. viewвуглы, у тым ліку кутнія ўстаноўкі.
Малюнак 1: КОВАНАЕ МАЦАВАННЕ Насценнае мацаванне для кутняга тэлевізара (мадэль HY9441)
2. Інфармацыя па бяспецы
Калі ласка, прачытайце і зразумейце ўсе інструкцыі перад устаноўкай і выкарыстаннем. Калі ў вас ёсць якія-небудзь пытанні, звярніцеся ў службу падтрымкі кліентаў. Няправільная ўстаноўка або выкарыстанне можа прывесці да пашкоджання маёмасці, сур'ёзных траўмаў або смерці.
- Ёмістасць вагі: Не перавышайце максімальную грузападымальнасць 35 кг (77 фунтаў). Гэта мацаванне прызначана для выкарыстання толькі з максімальна пазначанай вагой. Выкарыстанне з вырабамі, цяжэйшымі за пазначаную максімальную вагу, можа прывесці да нестабільнасці і траўмаў.
- Тып сцяны: Гэта мацаванне прызначана для ўстаноўкі на цвёрдых бетонных сценах, цагляных сценах і сценах з масіўных драўляных брусаў (драўляныя стойкі 12"/16"). НЕ мацуйце выраб толькі на гіпсавыя сцены, пустоцелыя сцены, гіпсакардон або мяккія сцены. Заўсёды пераканайцеся, што паверхня для мацавання можа бяспечна вытрымаць агульную вагу абсталявання і ўсіх падлучаных элементаў.
- Сумяшчальнасць VESA: Пераканайцеся, што схема мацавання VESA вашага тэлевізара (адлегласць паміж чатырма мантажнымі адтулінамі на задняй панэлі тэлевізара) сумяшчальная з мацаваннем (75x75 мм, 100x100 мм, 100x200 мм, 200x100 мм, 200x200 мм).
- Прафесійная дапамога: Калі вы не ўпэўненыя ў працэсе ўстаноўкі або прыдатнасці вашай сцяны, звярніцеся да кваліфікаванага спецыяліста.
- дзеці: Трымайце дзяцей далей ад зоны ўстаноўкі падчас усталёўкі.
- інструменты: Выкарыстоўвайце адпаведныя інструменты і выконвайце ўсе меры бяспекі пры выкарыстанні інструментаў.
Малюнак 2: Сумяшчальныя тыпы сцен для ўстаноўкі
3. Змесціва ўпакоўкі
Перад пачаткам усталёўкі пераканайцеся, што ўсе кампаненты ёсць у наяўнасці і не пашкоджаны. Калі якія-небудзь дэталі адсутнічаюць або пашкоджаныя, не спрабуйце ўсталёўваць. Звярніцеся па дапамогу ў службу падтрымкі кліентаў.
- Зборка насценнай пласціны з шарнірнымі кранштэйнамі
- Тэлевізійная падстаўка (сумяшчальная з VESA)
- Камплект мантажнага абсталявання (розныя шрубы, шайбы, распоркі для тэлевізара і сцяны)
- Бетонныя анкеры (пры наяўнасці)
- Датчык ўзроўню
- Кабельныя сцяжкі
- Кіраўніцтва па эксплуатацыі
4. Асаблівасці прадукту
- Доўгі падаўжальнік: Абсталяваны падаўжальным кранштэйнам даўжынёй 25.6 цалі, які дазваляе выцягваць тэлевізар са сцяны для універсальнага выкарыстання viewвуглы, у тым ліку кутнія ўстаноўкі.
- Поўная функцыя руху: Забяспечвае паварот ±90°, нахіл ад +5° да -10° і рэгуляванне ўзроўню ±3° для аптымальнага viewз камфортам.
- Цяжкая канструкцыя: Выраблены з высакаякаснай патоўшчанай легаванай сталі для стабільнасці і даўгавечнасці, вытрымлівае тэлевізары вагой да 77 фунтаў.
- Сумяшчальнасць VESA: Падтрымлівае мацаванне VESA памерам 75x75 мм, 100x100 мм, 100x200 мм, 200x100 мм і 200x200 мм.
- Дызайн, які эканоміць месца: Можна прысунуць ад сцяны на мінімальную адлегласць 2.48 цалі, што дазваляе размясціць тэлевізар блізка да сцяны, калі ён не раскладзены.
Малюнак 3: Трывалая канструкцыя мацавання
Малюнак 4: Універсальнае прымяненне ў розных асяроддзях
5. Усталёўка (Кіраўніцтва па ўсталёўцы)
5.1 Кантрольны спіс перад устаноўкай
- Пераканайцеся, што ў вас ёсць усе неабходныя інструменты: дрыль, пошукавік для драўляных брусаў, узровень, рулетка, аловак, адвёртка, гаечны ключ.
- Пераканайцеся, што вага вашага тэлевізара і шайба VESA адпавядаюць спецыфікацыям мацавання.
- Вызначце тып сцяны, да якой вы будзеце мацаваць (драўляная, бетонная або цэгла).
- Знайдзіце цэнтр патрэбнага месца мантажу і адзначце яго.
5.2 Этапы ўстаноўкі
- Прымацуйце кранштэйны да тэлевізара: Асцярожна пакладзеце тэлевізар экранам уніз на мяккую, чыстую паверхню. Прымацуйце два вертыкальныя кранштэйны тэлевізара да задняй часткі тэлевізара з дапамогай адпаведных шруб, шайб і распорных элементаў з камплекта абсталявання. Пераканайцеся, што кранштэйны адцэнтраваны і надзейна замацаваны ў адтулінах VESA тэлевізара.
- Насценная пласціна для мацавання: Размясціце насценную пласціну на сцяне на патрэбнай вышыні. Выкарыстоўвайце ўзровень, каб пераканацца, што яна ідэальна гарызантальная. Адзначце месцы свідравання адтулін у насценнай пласціне. Для драўляных стоек прасвідруйце накіравальныя адтуліны ў цэнтры стоек. Для бетонных/цагляных сцен прасвідруйце адтуліны і ўстаўце бетонныя анкеры. Замацуйце насценную пласціну да сцяны з дапамогай прыкладаемых нітаў для кладкі.
- Адрэгулюйце ўзровень (пры неабходнасці): Перад тым, як падвешваць тэлевізар, пераканайцеся, што насценная пласціна роўная. Калі патрэбна нязначная карэкціроўка, некаторыя мацаванні дазваляюць зрабіць невялікую карэкціроўку на самой насценнай пласціне.
- Павесьце тэлевізар на насценную пласціну: З дапамогай іншай дапамогі асцярожна падніміце тэлевізар з дапамогай прымацаваных кранштэйнаў і зачапіце іх за кранштэйны насценных крапежных кранштэйнаў. Пераканайцеся, што тэлевізар надзейна замацаваны.
- Надзейнае мацаванне тэлевізара: Зацягніце шрубы бяспекі на кранштэйнах тэлевізара, каб зафіксаваць тэлевізар на мацанні і прадухіліць яго выпадковае зрушэнне.
Малюнак 5: Закончанаview з 4 этапаў усталёўкі
6. Эксплуатацыя (карэкціроўкі)
Ваша насценнае мацаванне для тэлевізара FORGING MOUNT забяспечвае поўны рух для аптымальнага viewРэгуляванне трэба рабіць асцярожна, каб пазбегнуць пашкоджання тэлевізара або мацавання.
- Паваротны: Мацаванне дазваляе паварочваць тэлевізар на ±90°. Акуратна пацягніце або націсніце на тэлевізар, каб ён павярнуўся на патрэбны вугал налева або направа. Гэта асабліва карысна для кутняй устаноўкі або viewз розных куткоў пакоя.
- Нахіл: Адрэгулюйце вертыкальны нахіл ад +5° (уверх) да -10° (уніз), каб паменшыць блікі або дасягнуць лепшага выгляду. viewкут нахілу. Аслабце шрубы рэгулявання нахілу на тэлевізійнай пласціне, адрэгулюйце кут, а затым зноў надзейна зацягніце шрубы.
- узровень: Калі пасля ўстаноўкі тэлевізар выглядае крыху няроўным, вы можаце адрэгуляваць узровень на ±3°. Аслабце шрубы выраўноўвання, злёгку павярніце тэлевізар, а затым зноў зацягніце.
- Падаўжэнне/Уцягванне: Шарнірныя кранштэйны дазваляюць высунуць тэлевізар ад сцяны на адлегласць да 25.6 цаляў і ўсунуць мінімум на 2.48 цалі. Акуратна пацягніце або націсніце на тэлевізар, каб высунуць або ўсунуць кранштэйны.

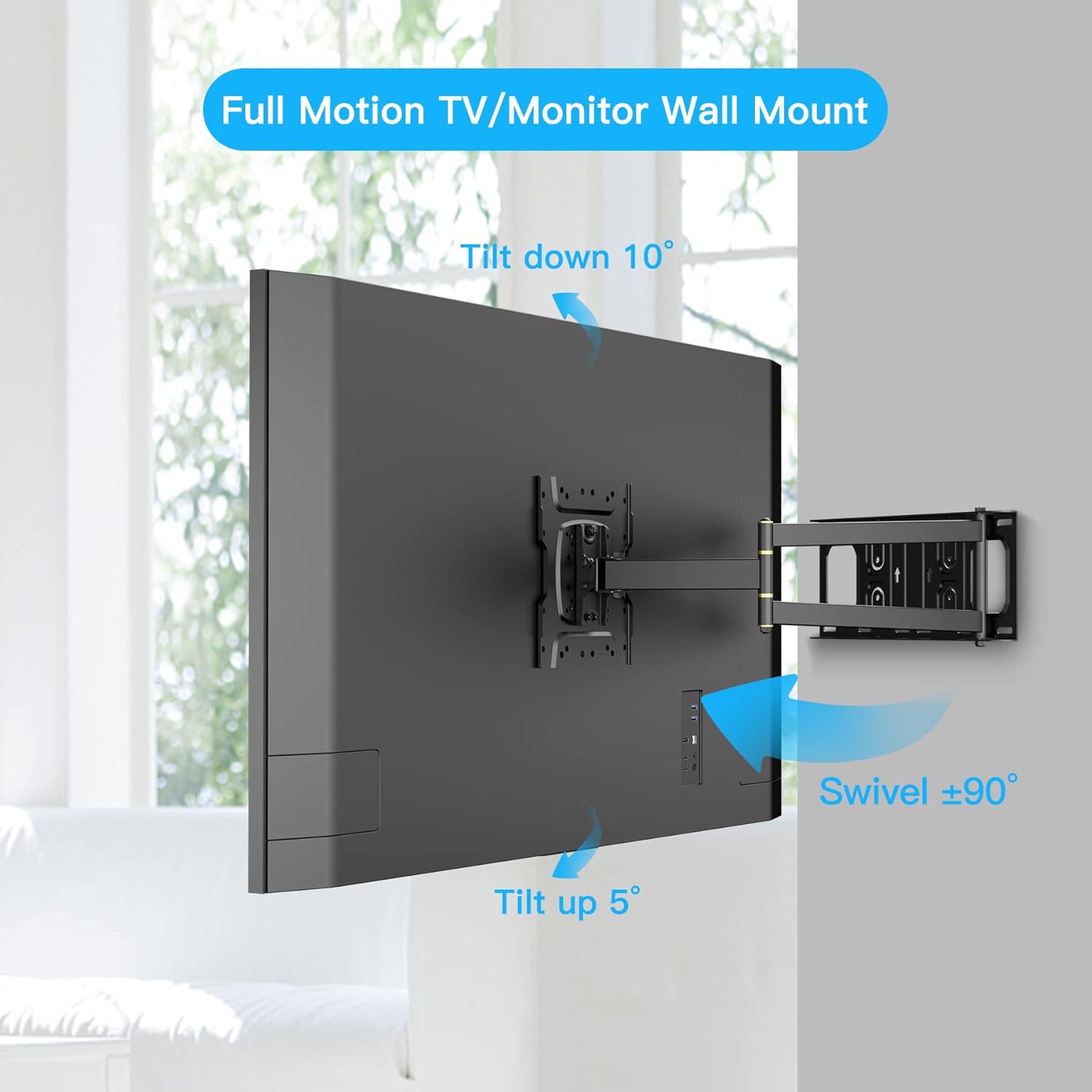

Малюнак 6: Магчымасці павароту і нахілу
Відэа 1: Дэманстрацыя руху кутняга насценнага мацавання тэлевізара (паварот, нахіл, выцягванне, выраўноўванне)
7. Тэхнічнае абслугоўванне
Рэгулярнае тэхнічнае абслугоўванне забяспечвае даўгавечнасць і бяспечную працу вашага тэлевізара.
- Уборка: Рэгулярна працірайце пыл з мацавання мяккай сухой тканінай. Для ўстойлівага бруду выкарыстоўвайце злёгкуamp тканінай і мяккім мыйным сродкам, затым вытрыце насуха. Пазбягайце абразіўных ачышчальнікаў або растваральнікаў.
- Праверце злучэнні: Перыядычна правярайце ўсе шрубы і балты, каб пераканацца, што яны надзейна закручаныя. Пры неабходнасці падцягвайце.
- Праверце на наяўнасць пашкоджанняў: Праверце мацаванне на наяўнасць прыкмет зносу, карозіі або пашкоджанняў. Калі вы заўважыце якія-небудзь пашкоджанні, спыніце выкарыстанне і звярніцеся ў службу падтрымкі кліентаў.
8. Выпраўленне непаладак
Звярніцеся да табліцы ніжэй, каб азнаёміцца з распаўсюджанымі праблемамі і іх рашэннямі.
| праблема | Магчымая прычына | Рашэнне |
|---|---|---|
| Тэлевізар не стаіць на адным узроўні. | Насценная пласціна не ідэальна роўная падчас усталёўкі, або неабходна адрэгуляваць выраўноўвальныя шрубы. | Аслабце выраўноўвальныя шрубы на падстаўцы тэлевізара, адрэгулюйце гарызантальна тэлевізар з дапамогай узроўню, а затым зноў зацягніце шрубы. |
| Маунт адчуваецца няўстойлівым. | Не цалкам зацягнуты крапежныя балты, выкарыстоўваюцца няправільныя насценныя анкеры або тып сцяны не падыходзіць. | Пераканайцеся, што ўсе насценныя балты надзейна зацягнуты. Праверце, ці выкарыстоўваюцца правільныя анкеры для вашага тыпу сцяны. Калі вы не ўпэўненыя, звярніцеся да спецыяліста. Не выкарыстоўвайце, калі сцяна няўстойлівая. |
| Цяжкасці з рэгуляваннем нахілу/павароту. | Рэгулявальныя шрубы занадта зацягнуты, альбо шарніры патрабуюць змазкі. | Для рэгулявання нахілу злёгку аслабце шрубы рэгулявання нахілу, адрэгулюйце іх, а затым зноў зацягніце. Для павароту пераканайцеся, што тросы не зачапіліся. Злучэнні папярэдне змазаны; калі калянасць не знікне, звярніцеся ў службу падтрымкі. |
| Тэлевізар занадта цяжкі для мацавання. | Вага тэлевізара перавышае максімальную грузападымальнасць мацавання. | Неадкладна зніміце тэлевізар з мацавання. Гэта мацаванне вытрымлівае вагу да 35 кг. Не выкарыстоўвайце яго, калі ваш тэлевізар цяжэйшы. |
9. Тэхнічныя характарыстыкі
| Нумар мадэлі: | HY9441 |
| Сумяшчальныя памеры тэлевізараў: | 13 - 43 цалі |
| Максімальная грузападымальнасць: | 77 фунтаў (35 кг) |
| Сумяшчальнасць VESA: | 75x75mm, 100x100mm, 100x200mm, 200x100mm, 200x200mm |
| Кут нахілу: | ад +5° да -10° |
| Кут павароту: | ±90° |
| Рэгуляванне ўзроўню: | ±3° |
| Адлегласць да сцяны (у складзеным выглядзе): | 2.48 цалі (63 мм) |
| Адлегласць ад сцяны (у разгорнутым выглядзе): | 25.6 цалі (650 мм) |
| матэрыял: | Легаваная сталь |
| Памеры прадукту: | 16 х 2.75 х 25.6 цалі |
| Вага прадмета: | 5 фунта |
Малюнак 7: Сумяшчальнасць тэлевізараў і грузападымальнасць
Малюнак 8: Памеры мацавання
10. Гарантыя і падтрымка
FORGING MOUNT імкнецца прадастаўляць высакаякасную прадукцыю і выдатнае абслугоўванне кліентаў. Па любых пытаннях, праблемах або дапамозе з вашым прадуктам, калі ласка, звяжыцеся з нашай службай падтрымкі кліентаў.
- Абслугоўванне кліентаў: Звярніцеся да кантактнай інфармацыі, прадстаўленай на ўпакоўцы прадукту, або наведайце афіцыйны сайт FORGING MOUNT. webсайт для падтрымкі.
- Гарантыя: Інфармацыю аб гарантыі на прадукт можна знайсці на мацанні для кавання webна сайце або звярнуўшыся непасрэдна ў службу падтрымкі кліентаў. Калі ласка, захавайце пацвярджэнне пакупкі для прэтэнзій па гарантыі.
