Уводзіны
This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your RIBIMEX RX5 Induction Pressure Washer. Please read these instructions carefully before use and retain them for future reference.
Выява: спераду view of the RIBIMEX RX5 Induction Pressure Washer, showcasing its compact design and integrated detergent tank.
Інфармацыя па бяспецы
Always observe basic safety precautions to reduce the risk of fire, electric shock, and personal injury. This pressure washer is designed for outdoor use with cold water only. Do not use flammable liquids or operate in explosive atmospheres.
Агульныя правілы бяспекі:
- Прачытайце ўсе інструкцыі перад выкарыстаннем прыбора.
- Wear appropriate personal protective equipment (PPE), including eye protection and gloves.
- Пераканайцеся, што крыніца харчавання адпавядае аб'ёмуtage specified on the product label (220V - 240V).
- Не накіроўвайце струмень вады на людзей, жывёл, электраабсталяванне або саму прыладу.
- Трымайце дзяцей і хатніх жывёл далей ад працоўнай зоны.
- Заўсёды адключайце электрасілкаванне перад любым тэхнічным абслугоўваннем або чысткай.
- The appliance is equipped with thermal motor protection. If it overheats, it will shut off automatically. Allow it to cool down before restarting.
Змест пакета
Verify that all components are present and undamaged upon unpacking. If any parts are missing or damaged, contact your retailer.
- RIBIMEX RX5 Pressure Washer Unit
- Пісталет высокага ціску
- Рэгуляваная распыляльная трубка
- High-pressure hose (6 meters)
- Бак для мыйнага сродкі
- Фільтр на ўваходзе вады
- Кіраўніцтва карыстальніка

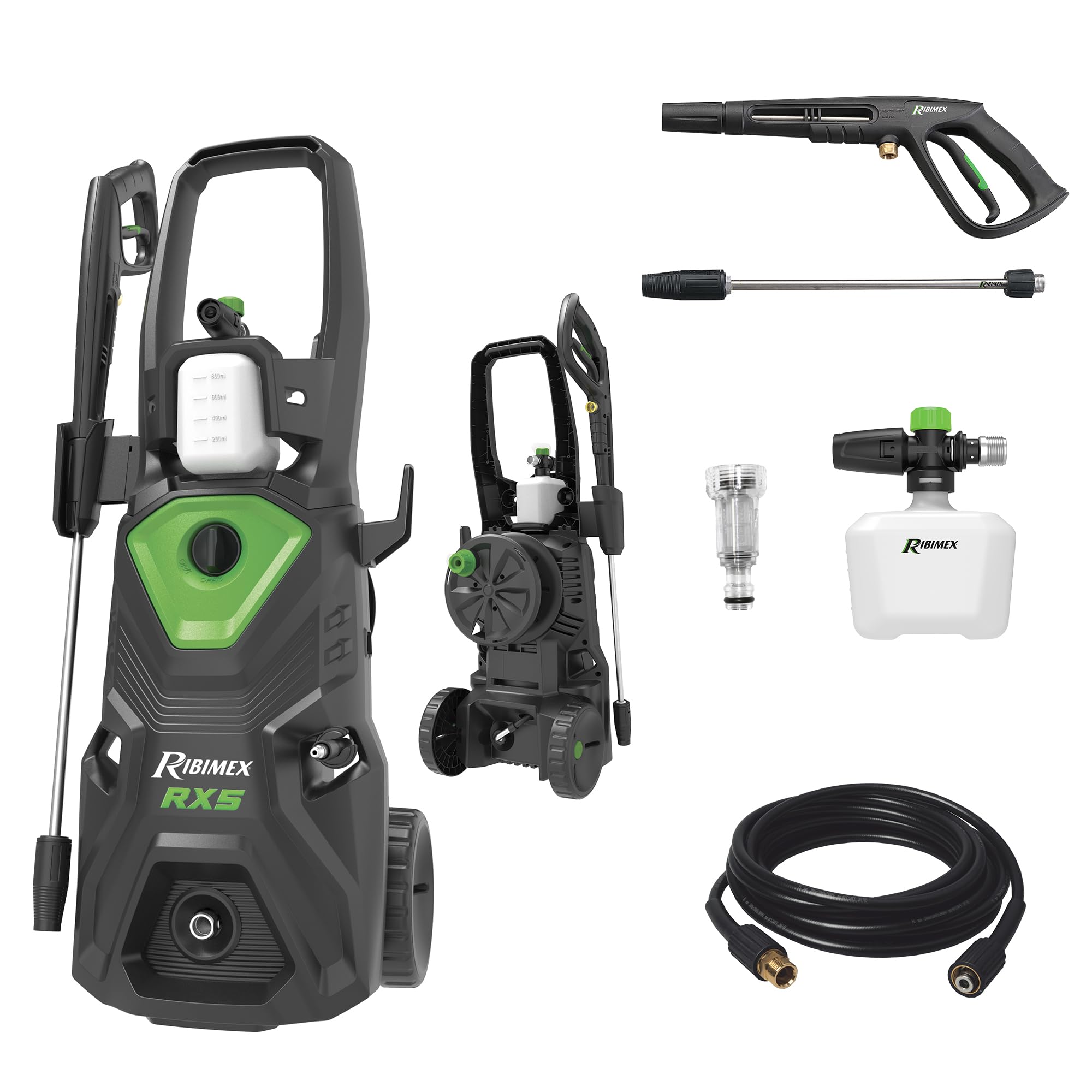

Image: All components of the RIBIMEX RX5 Pressure Washer package, including the main unit, spray gun, lance, hose, and detergent tank.
Настройка
- зборка:
- Прымацуйце колы да асноўнага блока, калі яны не былі сабраны загадзя.
- Secure the handle to the main unit.
- Connect the high-pressure hose to the pressure washer outlet and the spray gun. Ensure connections are tight.
- Attach the adjustable spray lance to the high-pressure gun.
- Падключэнне вады:
- Connect a garden hose (not supplied) to the water inlet on the pressure washer. Ensure the water inlet filter is in place.
- Падключыце другі канец садовага шланга да вадаправоднага крана.
- Цалкам адкрыйце кран вады.
- Націсніце на курок распыляльніка, каб выпусціць паветра з сістэмы, пакуль не пачне выходзіць пастаянны струмень вады.
- Detergent Application (Optional):
- Запоўніце ўбудаваны бак для мыйнага сродку адпаведным мыйным сродкам для мыцця пад высокім ціскам.
- Ensure the detergent tank is securely attached to the unit.
- Падключэнне сілкавання:
- Plug the power cord into a grounded electrical outlet (220V - 240V).
Выява: Задняя частка view of the pressure washer, illustrating the water inlet and high-pressure hose connection points.
Інструкцыя па эксплуатацыі
- Запуск прылады:
- Ensure the water supply is on and the unit is plugged in.
- Turn the ON/OFF switch to the "ON" position. The motor will start.
- Squeeze the trigger on the spray gun to begin spraying.
- Adjusting the Spray Jet:
- The spray lance features an adjustable nozzle. Rotate the nozzle to change the spray pattern from a concentrated pencil jet to a wide fan spray.
- Выкарыстанне мыйнага сродкі:
- To apply detergent, ensure the detergent tank is filled.
- Operate the pressure washer at low pressure (usually achieved by rotating the nozzle to a wider spray pattern or using a specific detergent nozzle if provided). The unit will automatically draw detergent from the tank.
- After applying detergent, switch back to high pressure and rinse the surface thoroughly.
- Спыненне агрэгата:
- Release the trigger on the spray gun. The motor will stop automatically (Total Stop System).
- For extended breaks or when finished, turn the ON/OFF switch to the "OFF" position.
- Перакрыйце падачу вады.
- Націсніце на курок распыляльніка, каб выпусціць рэшткі ціску ў сістэме.
- Адключыце сеткавы шнур.
Тэхнічнае абслугоўванне
Рэгулярнае тэхнічнае абслугоўванне забяспечвае аптымальную прадукцыйнасць і падаўжае тэрмін службы вашай мыйкі высокага ціску.
Пасля кожнага выкарыстання:
- Ачысціце сопла: Remove any debris or blockages from the spray nozzle.
- Flush Detergent System: If detergent was used, run clean water through the system for a few minutes to prevent clogging.
- Зліць ваду: Disconnect the water supply and high-pressure hose. Squeeze the trigger to drain all water from the pump and hose.
- Фільтр уваходнай адтуліны чыстай вады: Remove and clean the water inlet filter to prevent sediment from entering the pump.
- захоўванне: Store the pressure washer in a dry, frost-free location. Do not store in temperatures below 0°C (32°F) to prevent damage from freezing water.
Перыядычнае тэхнічнае абслугоўванне:
- Inspect hoses and connections for wear, leaks, or damage. Replace if necessary.
- Check the power cord for any cuts or damage.
Ліквідацыю непаладак
| праблема | Магчымая прычына | Рашэнне |
|---|---|---|
| Прылада не запускаецца. | No power supply; Thermal overload activated. | Check power connection and outlet; Allow motor to cool down for 15-30 minutes. |
| Low pressure or pulsating spray. | Insufficient water supply; Air in pump; Clogged nozzle; Leaks in hose/connections. | Ensure water tap is fully open; Purge air from system (squeeze trigger without power); Clean nozzle; Check all connections for leaks. |
| Мыйны сродак не выдаецца. | Detergent tank empty; Nozzle not set to low pressure/detergent mode; Clogged detergent intake. | Refill detergent tank; Adjust nozzle for detergent application; Clean detergent intake. |
| Працякае вада з злучэнняў. | Слабыя злучэнні; пашкоджаныя ўшчыльняльныя кольцы. | Зацягніце злучэнні; заменіце пашкоджаныя ўшчыльняльныя кольцы. |
Тэхнічныя характарыстыкі
| Асаблівасць | Каштоўнасць |
|---|---|
| Нумар мадэлі | PRNHP05 |
| Магутнасць | 2200 Вт |
| тtage | 220 В - 240 В |
| Максімальны ціск | 160 бар |
| Максімальная хуткасць патоку | 460 XNUMX л/г |
| Даўжыня шланга | 6 метраў |
| Індэкс абароны | IPX5 |
| Максімальная тэмпература вады | 50°C |
| Тып помпы | Induction motor with oscillating plate pump |
| Аб'ём бака для мыйнага сродку | Інтэграваны |
| Памеры прадукту (Д х Ш х У) | 35 Д x 38 Ш x 92 У см |
| Вага | 16.9 кг |
| Вытворца | РЫБІМЕКС |
| Краіна паходжання | Кітай |
Магутнасць 2200 Вт
160 Bar Max Pressure
460 L/h Max Flow
Гарантыя і падтрымка
RIBIMEX products are manufactured to high-quality standards. For warranty information, technical support, or spare parts, please refer to the contact details provided with your purchase documentation or visit the official RIBIMEX webсайт.
This product comes with a standard manufacturer's warranty. Please retain your proof of purchase for any warranty claims.
