Уводзіны
This manual provides detailed instructions for the proper installation, operation, and maintenance of your Starsound SSA-R2-8400.4 Raptor Series 4-Channel Ampвыратавальнік. Калі ласка, уважліва прачытайце гэта кіраўніцтва перад выкарыстаннем прадукту, каб забяспечыць аптымальную прадукцыйнасць і бяспеку.

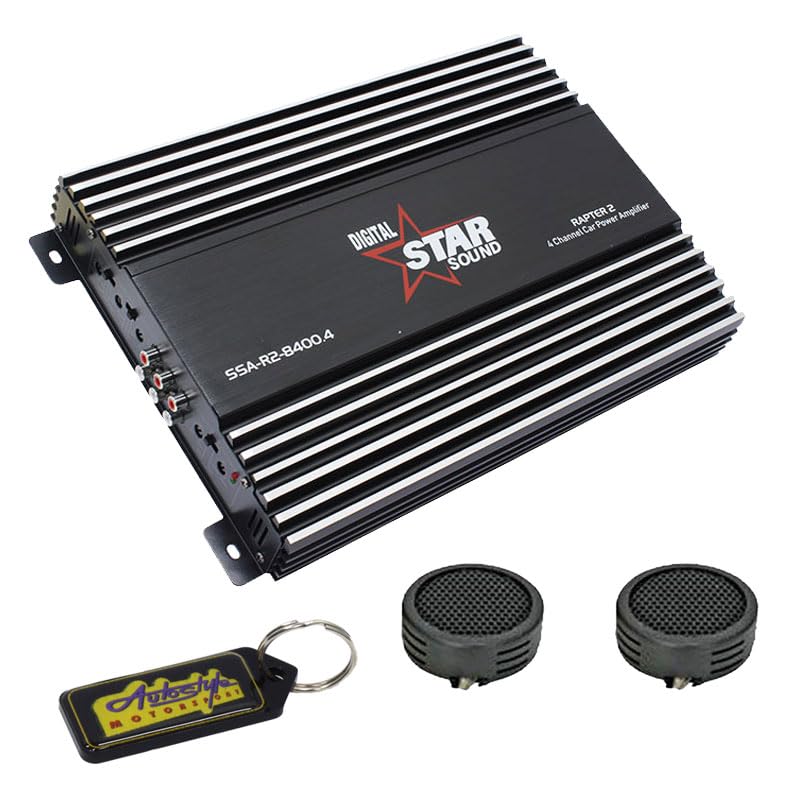

Image: Starsound SSA-R2-8400.4 Raptor Series 4-Channel Ampвыратавальнік. Гэта выява паказвае выгляд зверху ўніз view з ampвыратавальнік, шоуasinг яго чорны сasing with silver fins, the 'DIGITAL STAR SOUND' logo, and the model number 'SSA-R2-8400.4' clearly visible.
Тэхніка бяспекі
- Ensure the vehicle's battery is disconnected before installation to prevent electrical shorts.
- Змантаваць amplifier securely in a dry, well-ventilated area, away from direct sunlight or heat sources.
- Выкарыстоўвайце правады адпаведнага перасеку для падключэння сілкавання, зазямлення і дынамікаў, як паказана ў раздзеле ўстаноўкі.
- Не выкрывайце ampвытрымлівае ўздзеянне вільгаці або экстрэмальных тэмператур.
- Звярніцеся па дапамогу да спецыялістаў, калі вы не ўпэўненыя ў якіх-небудзь этапах усталёўкі.
Настройка і ўстаноўка
1. Распакаванне
Акуратна зніміце amplifier from its packaging. Verify that all components listed in the package contents are present. The package includes: 1 x Starsound SSA-R2-8400.4 Amplifier, 1 x EvoTuning 300W Super Tweeters, 1 x Gel Key Holder.
2. Месца мантажу
Выберыце месца мантажу, якое забяспечвае дастатковую вентыляцыю amplifier's heat sinks. Avoid mounting in enclosed spaces or areas prone to vibration. Common locations include under seats, in the trunk, or behind panels.
3. Падключэнне правадоў
Падключэнне сілкавання: Connect a heavy-gauge power cable (e.g., 4-gauge) from the vehicle's positive battery terminal to the amplifier's +12V terminal. Install an in-line fuse holder (not included) within 18 inches (45 cm) of the battery.
Зазямленне: Connect a heavy-gauge ground cable of the same length as the power cable from the amplifier's GND terminal to a clean, unpainted metal surface on the vehicle chassis. Ensure a good electrical contact.
Дыстанцыйнае ўключэнне: Connect a thin wire from your head unit's remote output to the ampклемма REM выратавальнага прылады. Гэты провад пераключае ampуключэнне і выключэнне ліхтарыка з дапамогай галаўной прылады.
Уваход RCA: Падключыце кабелі RCA ад папярэдняга раздыма галаўнога блокаamp выхады на ст ampуваходныя раздымы RCA прылады Liferier.
Выхад на дынамік: Падключыце калонкі да amplifier's speaker terminals. Ensure correct polarity (+ to + and - to -) for each speaker. This is a 4-channel amplifier, allowing connection of up to four speakers or two speakers in bridged mode.
Інструкцыя па эксплуатацыі
1. Пачатковае ўключэнне
Пасля таго, як усе падключэнні будуць зроблены і правераны, зноў падключыце акумулятар аўтамабіля. Уключыце галоўную прыладу. amplifier's power indicator LED should illuminate.
2. Рэгуляванне ўзмацнення
Пачніце з amplifier's gain control set to minimum. Play a familiar piece of music at a moderate volume on your head unit. Slowly increase the amplifier's gain until you hear distortion, then back it off slightly. This sets the ampУсталюйце ўваходную адчувальнасць налады ў адпаведнасці з выхадным сігналам вашай галаўной прылады.
3. Налады кросовера
The SSA-R2-8400.4 amplifier typically features built-in crossovers (High-Pass Filter, Low-Pass Filter). Adjust these settings based on the type of speakers connected:
- Дынамікі поўнага дыяпазону: Set to FULL or OFF.
- Tweeters/Mid-Range: Set to HPF (High-Pass Filter) and adjust the frequency to prevent low bass from reaching them.
- Сабвуферы: Set to LPF (Low-Pass Filter) and adjust the frequency to only allow bass frequencies.
4. Узмацненне басоў
Use the bass boost control sparingly. Excessive bass boost can lead to distortion and potential speaker damage. Adjust to taste, ensuring sound clarity.
Тэхнічнае абслугоўванне
- Уборка: Перыядычна працірайце ampПрацярыце вонкавыя паверхні ўпырсквальніка мяккай сухой тканінай. Не выкарыстоўвайце агрэсіўныя хімікаты або абразіўныя ачышчальнікі.
- Вентыляцыя: Пераканайцеся, што ampРэбры астуджэння награвальніка не ўтрымліваюць пылу і смецця, што забяспечвае належны адвод цяпла.
- Сувязі: Час ад часу правярайце ўсе злучэнні правадоў на надзейнасць і наяўнасць карозіі. Няшчыльныя злучэнні могуць прывесці да праблем з працай або пашкоджанняў.
Ліквідацыю непаладак
| праблема | Магчымая прычына | Рашэнне |
|---|---|---|
| Няма харчавання / AmpLifier не ўключаецца | Перагарэлы засцерагальнік, няспраўны провад харчавання/зазямлення/дыстанцыйнага кіравання, няспраўны сігнал дыстанцыйнага ўключэння. | Check in-line fuse, verify all power, ground, and remote connections. Test remote wire for 12V signal. |
| Без гуку | Loose RCA cables, incorrect gain settings, speaker wires disconnected, ampLifier у рэжыме абароны. | Check RCA connections, adjust gain, verify speaker wiring, check for protection LED (usually red). |
| Скажоны гук | Gain set too high, incorrect crossover settings, faulty speakers, poor ground connection. | Reduce gain, adjust crossover frequencies, inspect speakers, ensure solid ground connection. |
| AmpПерагрэў запальніка | Insufficient ventilation, impedance mismatch (too low), prolonged high volume use. | Забяспечце належную цыркуляцыю паветра вакол amplifier. Check speaker impedance. Reduce volume or allow cooling time. |
Тэхнічныя характарыстыкі
- мадэль: SSA-R2-8400.4
- серыя: Серыял Raptor
- Каналы: 4-канальны
- Максімальная выхадная магутнасць: 8400 ват
- Памеры прадукту (Д х Ш х У): 25 Д х 17 Ш х 9 У сантыметраў
- Уключаныя кампаненты: 1 x Starsound SSA-R2-8400.4 Amplifier, 1 x EvoTuning 300W Super Tweeters, 1 x Gel Key Holder
- UPC: 759649119351
Інфармацыя аб гарантыі
This Starsound SSA-R2-8400.4 amplifier пастаўляецца з a 6 месяцаў warranty from the date of purchase. This warranty covers manufacturing defects and faulty workmanship under normal use. It does not cover damage caused by improper installation, abuse, accidents, modifications, or unauthorized repairs. Please retain your proof of purchase for warranty claims.
Падтрымка кліентаў
For technical assistance, troubleshooting, or warranty inquiries, please contact your retailer or the manufacturer's customer support. Refer to your purchase documentation for specific contact details.
