Асцылограф высокага разрознення серыі Micsig MHO 3

1. Уводзіны

Гэта кіраўніцтва карыстальніка змяшчае падрабязныя інструкцыі па выкарыстанні асцылографаў высокага разрознення Micsig серыі MHO 3, у тым ліку мадэляў MHO2504, MHO3504 і MHO5004. Гэтыя прылады прызначаны для дакладнага вымярэння і аналізу сігналаў у розных прафесійных і лабараторных умовах. Калі ласка, уважліва прачытайце гэта кіраўніцтва перад пачаткам працы з прыборам, каб забяспечыць бяспечнае і эфектыўнае яго выкарыстанне.

2. Прадукт скончыўсяview і асноўныя характарыстыкі

Асцылограф Micsig серыі MHO 3 — гэта высокапрадукцыйны лічбавы асцылограф з 12-бітным вертыкальным разрозненнем і вялікім 14-цалевым сэнсарным экранам з дазволам 1920x1200. Ён прапануе пашыраныя магчымасці для захопу і аналізу складаных формаў сігналу.

• Высокая раздзяляльнасць: 12-бітнае вертыкальнае разрозненне для захопу дробных дэталяў сігналу.
• Шырокая прапускная здольнасць: Даступныя варыянты прапускной здольнасці 250 МГц, 350 МГц і 500 МГц.
• Высокі SampЛінг -курс: Да 3 Гвыб/с у рэжыме рэальнага часуampстаўка лінга.
• Глыбіня глыбокай памяці: Глыбіня памяці 360 Мбіт/с для пашыранага захопу сігналаў.
• шматканальны: 4 аналагавыя ўваходныя каналы.
• Інтуітыўна зразумелы інтэрфейс: 14-цалевы цалкам сэнсарны экран з антыблікавым пакрыццём і ультразручным карыстальніцкім інтэрфейсам.
• Запатэнтаваны інтэрфейс зонда: Аснашчаны інтэрфейсам зонда Mic-OPI™ для аўтаматычнага ўзгаднення аслаблення зонда.
• Нізкі ўзровень шуму: Узровень шуму менш за 80 мкВрф, што дазваляе дакладна захопліваць слабыя сігналы.
• Падключэнне: Уключае парты USB 3.0 Host, USB Type-C, LAN, HDMI і Trigger Out.
• Гнуткі кантроль: Падтрымлівае цалкам сэнсарнае кіраванне і ўбудаваную панэль кнопак для універсальнага кіравання.

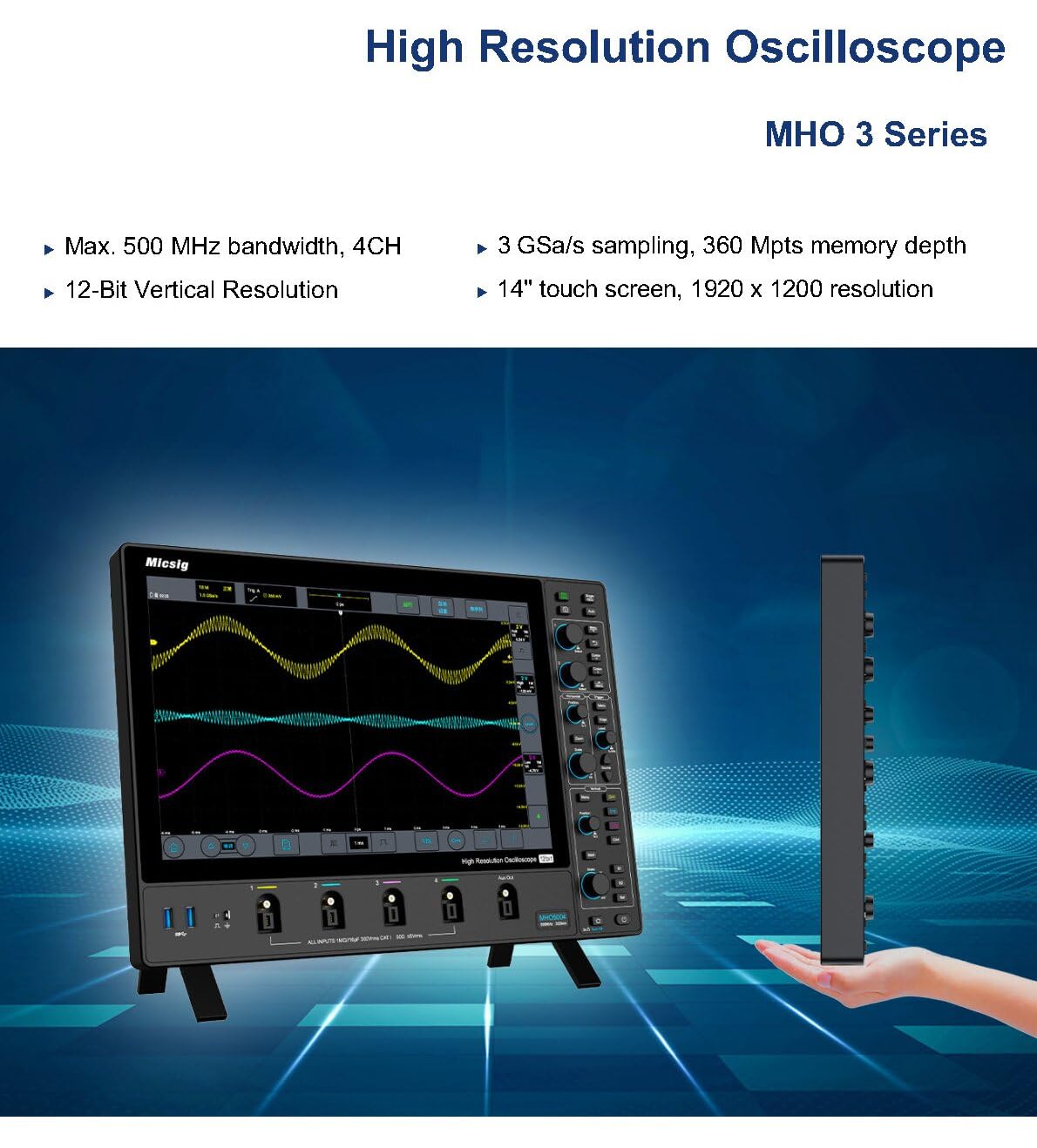

Малюнак 2.1: Спераду view асцылографа серыі Micsig MHO 3, паказаныasinвялікі дысплей і ўваходныя каналы.

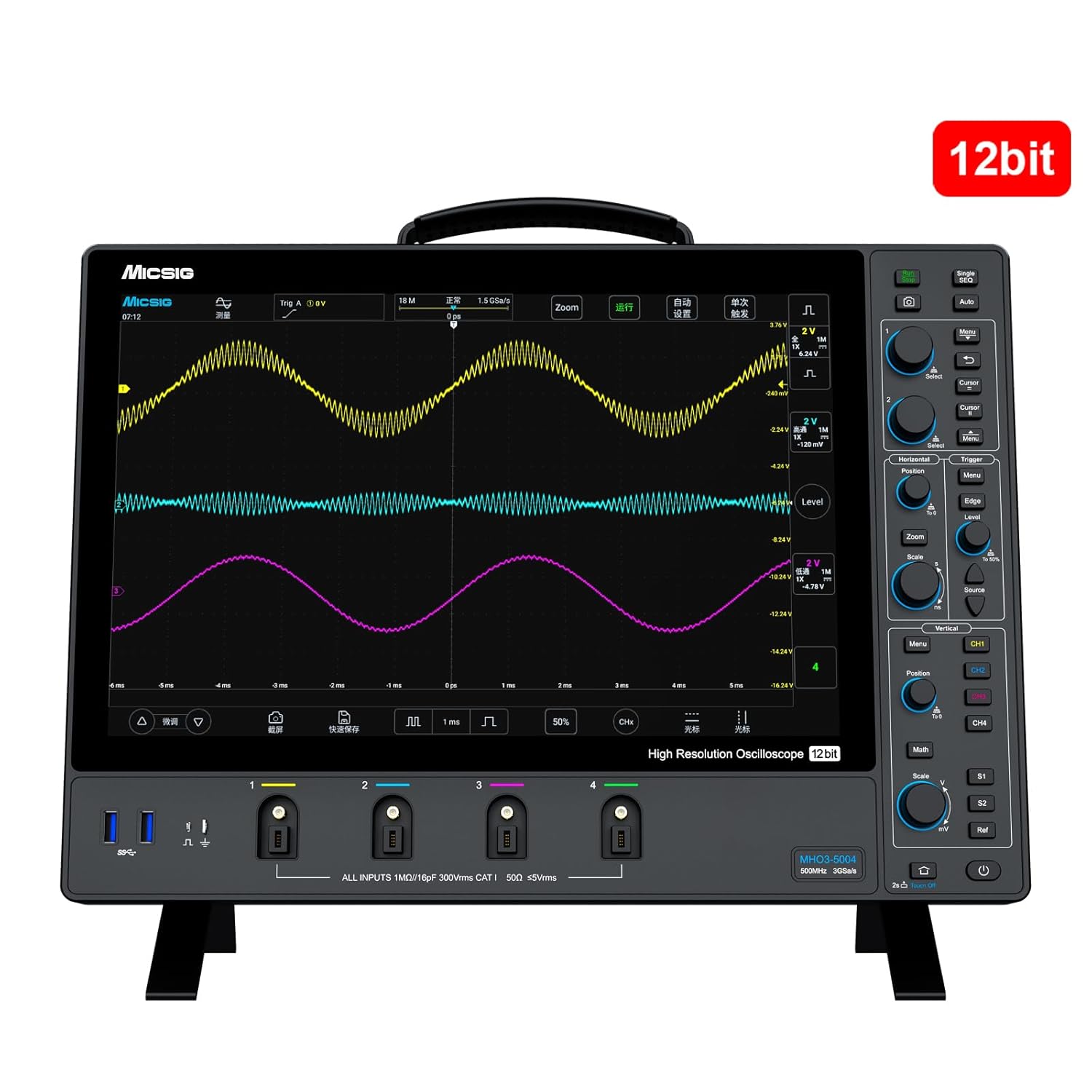

Малюнак 2.2: Асцылограф з 12-бітным вертыкальным разрозненнем.

Малюнак 2.3: Закончанаview серыі MHO 3, падкрэсліваючы яе высокі дазвол, прапускную здольнасць,ampхуткасць званка і сэнсарны экран.

Малюнак 2.4: Падрабязныя характарыстыкі прадукту, у тым ліку хуткасць захопу формы сігналу, антыблікавы экран і інтэрфейс зонда.

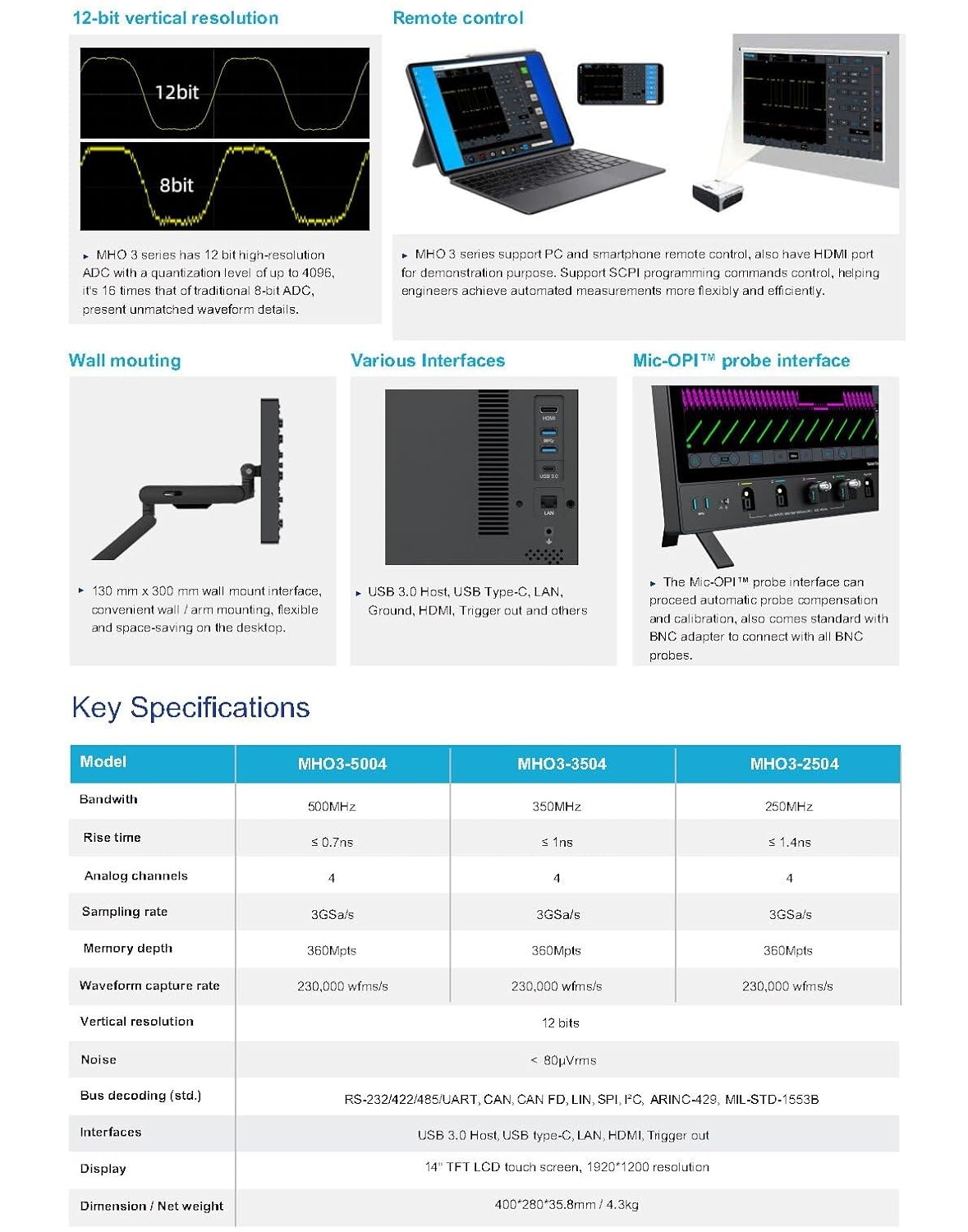

Малюнак 2.5: Візуальнае адлюстраванне 12-бітнага вертыкальнага разрознення, варыянтаў дыстанцыйнага кіравання, насценнага мантажу, розных інтэрфейсаў і табліцы асноўных характарыстык.

3. Настройка

1. Распакаванне: Асцярожна дастаньце асцылограф і ўсе аксэсуары з упакоўкі. Праверце наяўнасць усіх кампанентаў, пералічаных у камплектуючым лісце.
2. Падключэнне сілкавання: Падключыце прыкладзены адаптар сілкавання да ўваходу сілкавання асцылографа, а затым да адпаведнай разеткі пераменнага току.
3. Першапачатковае ўключэнне: Націсніце кнопку харчавання, размешчаную на прыладзе. Сістэма загрузіцца і адлюструе галоўны інтэрфейс.
4. Злучэнне зонда: Падключыце патрэбныя зонды (напрыклад, пасіўныя зонды, актыўныя зонды, токавыя зонды) да адпаведных уваходных каналаў (CH1-CH4) на пярэдняй панэлі. Забяспечце надзейнае падключэнне. Інтэрфейс Mic-OPI™ аўтаматычна выяўляе і наладжвае сумяшчальныя зонды.
5. Знешнія злучэнні: Пры неабходнасці падключыце знешнія прылады з дапамогай партоў USB 3.0 Host, USB Type-C, LAN або HDMI, размешчаных на бакавой/задняй панэлі.

4. Інструкцыя па эксплуатацыі

Асцылограф серыі MHO 3 прапануе як сэнсарны экран, так і фізічныя кнопкі кіравання для зручнасці працы.

4.1 Асноўны збор сігналаў

• Выбар канала: Націсніце на патрэбны канал (CH1-CH4) на экране або выкарыстоўвайце спецыяльныя кнопкі каналаў, каб уключыць/адключыць каналы.
• Вертыкальная шкала (вольты/дзяленне): Адрэгулюйце вертыкальную шкалу з дапамогай сэнсарнага інтэрфейсу або спецыяльнай ручкі вертыкальнай шкалы для кожнага канала.
• Гарызантальная шкала (час/дзяленне): Адрэгулюйце гарызантальную часовую базу з дапамогай ручкі гарызантальнай шкалы або шляхам маштабавання/звядзення пальцаў на сэнсарным экране.
• Налада трыгера: Наладзьце параметры запуску (па фронце, імпульсе, відэа і г.д.) для стабілізацыі формы сігналу. Выкарыстоўвайце спецыяльныя элементы кіравання запускам або сэнсарнае меню.
• Запуск/Стоп: Націсніце кнопку RUN/STOP, каб пачаць або спыніць атрыманне сігналу.

4.2 Дадатковыя магчымасці

• Памеры: Доступ да аўтаматычных вымярэнняў (напрыклад, Vpp, Vrms, частата) можна атрымаць праз меню вымярэнняў.
• Матэматычныя функцыі: Выконвайце матэматычныя аперацыі з формай сігналу (напрыклад, складанне, адніманне, множанне, дзяленне, хуткае пераўтварэнне Фур'е) з дапамогай меню Math.
• захоўванне: Захоўвайце формы сігналаў, налады або скрыншоты ва ўнутраную памяць або на падлучаны USB-назапашвальнік. Функцыя сегментаванага захоўвання дазваляе захоўваць да 10 000 сегментаў.
• Пульт дыстанцыйнага кіравання: Выкарыстоўвайце мабільнае прыкладанне або праграмнае забеспячэнне для дыстанцыйнага кіравання з ПК для дыстанцыйнага кіравання праз лакальную сетку або Wi-Fi (пры наяўнасці).

5. Тэхнічнае абслугоўванне

• Уборка: Для чысткі вонкавага корпуса асцылографа выкарыстоўвайце мяккую сухую тканіну. Для экрана выкарыстоўвайце спецыяльны раствор для чысткі экрана і тканіну з мікрафібры. Пазбягайце выкарыстання абразіўных ачышчальнікаў або растваральнікаў.
• захоўванне: Калі асцылограф не выкарыстоўваецца, захоўвайце яго ў чыстым, сухім месцы, удалечыні ад прамых сонечных прамянёў, экстрэмальных тэмператур і празмернай колькасці пылу.
• Каліброўка: Для падтрымання дакладнасці вымярэнняў рэкамендуецца рэгулярная каліброўка кваліфікаваным персаналам. Рэкамендаваныя інтэрвалы каліброўкі глядзіце ў інструкцыях вытворцы.
• Абнаўленні праграмнага забеспячэння: Перыядычна правярайце афіцыйны сайт Micsig webсайт для абнаўленняў прашыўкі, каб забяспечыць аптымальную прадукцыйнасць і доступ да новых функцый.

6. Выпраўленне непаладак

Калі праблема не знікне пасля спробы выкарыстання гэтых рашэнняў, звярніцеся ў службу падтрымкі кліентаў Micsig для атрымання дадатковай дапамогі.

7. Тэхнічныя характарыстыкі

8. Гарантыя і падтрымка

На прадукцыю Micsig распаўсюджваецца гарантыя вытворцы. Падрабязную інфармацыю аб гарантыі можна знайсці ў гарантыйным талоне, які ўваходзіць у камплект прадукту, або на афіцыйным сайце Micsig. webсайт. Каб атрымаць тэхнічную падтрымку, дапамогу ў ліквідацыі непаладак, якія выходзяць за рамкі гэтага кіраўніцтва, або запыты на абслугоўванне, звярніцеся ў службу падтрымкі кліентаў Micsig праз афіцыйныя каналы.

Афіцыйная крама Micsig: Наведайце краму
