INGCO 20V Cordless Circular Saw CSLI1851 User Manual

Важныя інструкцыі па бяспецы

Заўсёды выконвайце асноўныя меры бяспекі пры выкарыстанні электраінструментаў, каб знізіць рызыку пажару, паражэння электрычным токам і траўмаў.

• Апранайце сродкі абароны вачэй: Заўсёды апранайце ахоўныя акуляры або акуляры з бакавымі шчыткамі.
• Падтрымлівайце працоўнае месца ў чысціні: Захламленыя месцы выклікаюць аварыі.
• Пазбягайце небяспечных асяроддзяў: Не выкарыстоўвайце электраінструменты ў damp або вільготныя месцы, або падвяргаць іх дажджу. Трымайце працоўнае месца добра асветленым.
• Трымайце дзяцей далей: Усе наведвальнікі павінны знаходзіцца на бяспечнай адлегласці ад працоўнай зоны.
• Замацаваць дэталь: Заўсёды клamp або іншым чынам замацуйце апрацоўваную дэталь, каб прадухіліць яе рух падчас рэзання.
• Адключыць харчаванне: Заўсёды вымайце акумулятарную батарэю перад тым, як рабіць якія-небудзь рэгуляванні, замяняць аксэсуары або захоўваць інструмент.
• Выкарыстоўвайце правільнае лязо: Пераканайцеся, што лязо вострае, чыстае і падыходзіць для матэрыялу, які трэба разрэзаць.
• Трымайце трывалы хват: Моцна трымайце інструмент абедзвюма рукамі падчас працы.
• Пазбягайце аддачы: Ensure the blade is not binding in the workpiece and maintain proper cutting technique.

Прадукт скончаныview

The INGCO CSLI1851 is a powerful 20V cordless circular saw designed for efficient and precise cutting of various materials, primarily wood and metal. Its brushless motor ensures durability and extended run time.

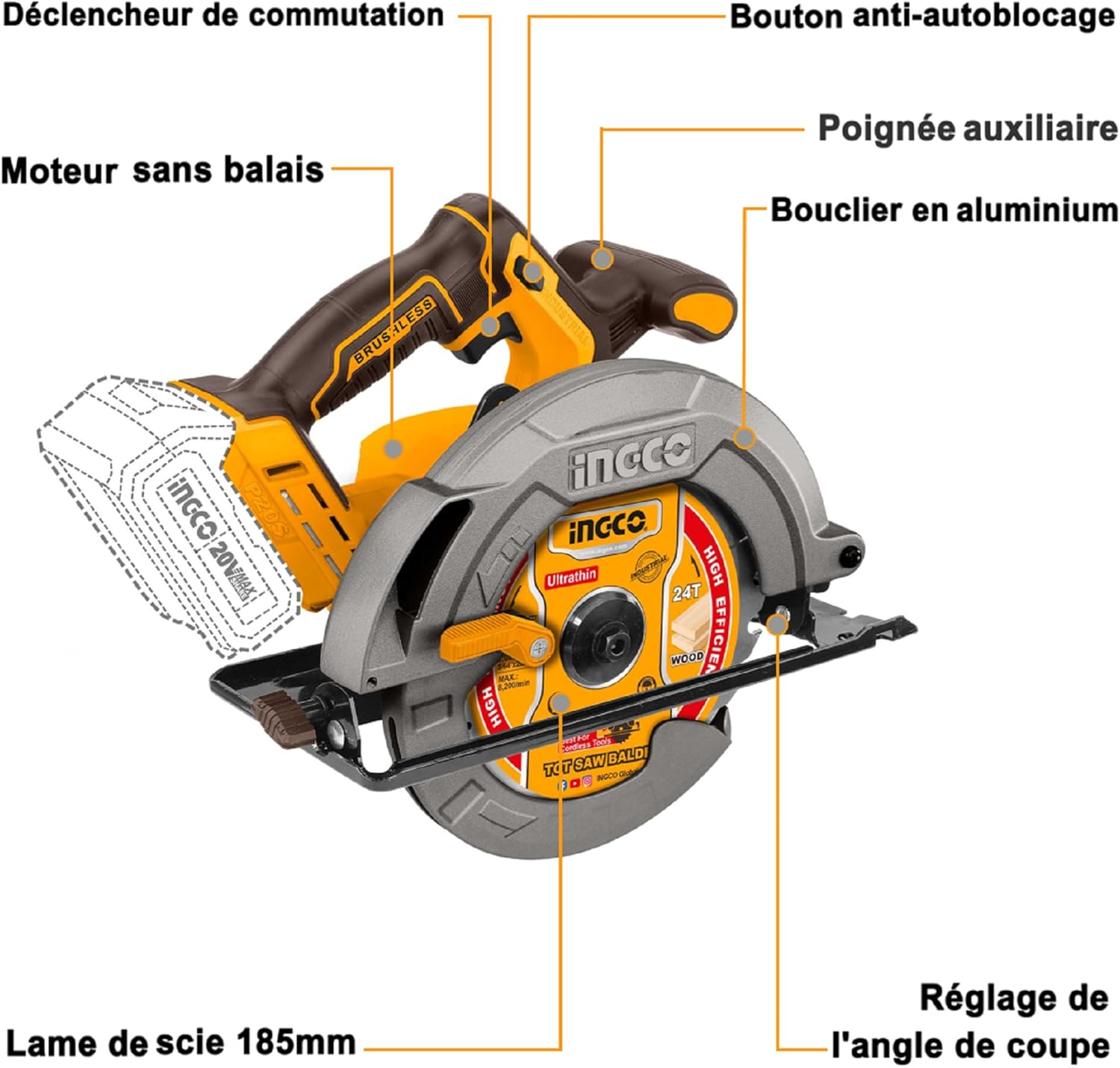

Кампаненты

This image illustrates the main components of the circular saw, highlighting key features for operation and safety.

• Бесщеточный рухавік: Забяспечвае эфектыўную магутнасць і больш працяглы тэрмін службы інструмента.
• Трыгерны пераключальнік: Актывуе пілу.
• Anti-lock Button: Safety feature to prevent accidental starting.
• Дапаможная ручка: For two-handed operation and better control.
• Aluminum Shield: Blade guard for protection.
• 185mm Saw Blade: Standard blade diameter for this model.
• Рычаг рэгулявання глыбіні: Для налады глыбіні рэзання.
• Bevel Adjustment Knob: For setting cutting angle.

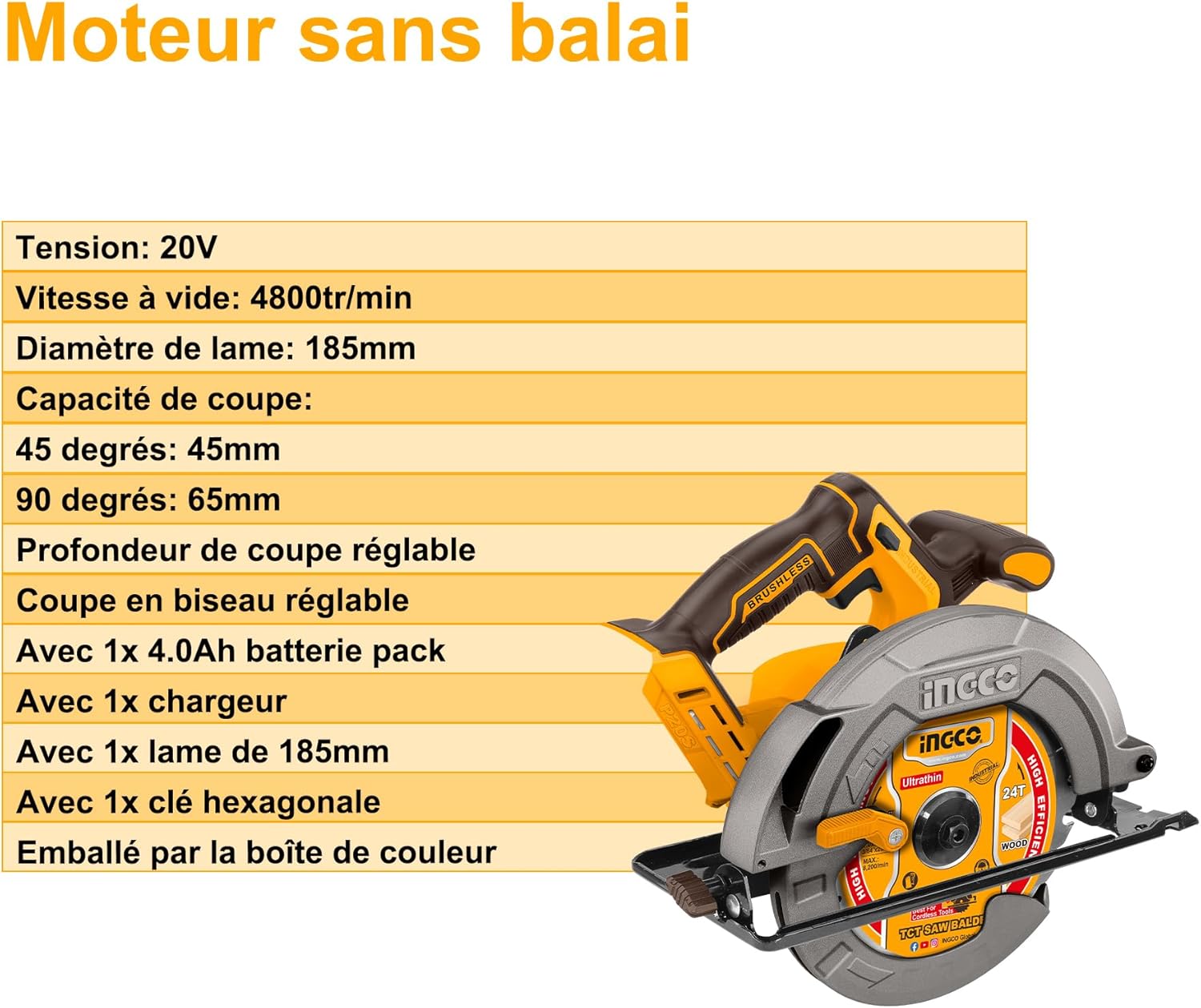

Тэхнічныя характарыстыкі

Настройка

Ўстаноўка акумулятара

Заўвага: The battery pack and charger are sold separately and are not included with this product. Ensure you use a compatible INGCO 20V battery.

To install the battery, align the battery pack with the battery port on the tool's base. Slide the battery into the port until it clicks securely into place. To remove, press the battery release button and slide the battery out.

This image shows the proper method for inserting the 20V battery pack into the circular saw's base.

Ўстаноўка і зняцце ляза

Папярэджанне: Always remove the battery pack before attempting to install or remove the saw blade.

1. Place the saw on a flat, stable surface with the blade guard facing up.
2. Націсніце і ўтрымлівайце кнопку блакавання шпіндзеля, каб прадухіліць кручэнне дыска.
3. Using the provided hex key, loosen the blade retaining bolt by turning it counter-clockwise.
4. Lift the lower blade guard and carefully remove the outer flange and the old blade.
5. Clean any sawdust or debris from the blade area.
6. Install the new 185mm blade, ensuring the teeth are oriented correctly for cutting (usually indicated by an arrow on the blade matching the rotation direction of the saw).
7. Replace the outer flange and securely tighten the blade retaining bolt by turning it clockwise. Do not overtighten.
8. Адпусціце кнопку блакіроўкі шпіндзеля.

Інструкцыя па эксплуатацыі

Рэгуляванне глыбіні рэзання

To adjust the cutting depth, loosen the depth adjustment lever located on the side of the saw. Move the base plate up or down to achieve the desired cutting depth. A general rule is to set the blade to extend approximately 3-6mm below the workpiece. Once set, firmly tighten the depth adjustment lever.

Adjusting Bevel Angle (45° Cut)

For angled cuts, loosen the bevel adjustment knob at the front of the saw. Tilt the saw base to the desired angle, up to 45 degrees. Use the angle scale for precise setting. Securely tighten the bevel adjustment knob once the desired angle is achieved.

This image demonstrates the circular saw adjusted to perform a 45-degree bevel cut on a wooden board.

Запуск і прыпынак пілы

To start the saw, first press the anti-lock button (usually located near the main handle), then squeeze the trigger switch. The saw will begin to operate. To stop the saw, simply release the trigger switch. The electric brake will quickly bring the blade to a stop.

This image shows a user wearing safety gear, operating the INGCO circular saw to cut a wooden plank.

Парадак рэзкі

1. Пераканайцеся, што ваша дэталь надзейна замацаванаamped to prevent movement during the cut.
2. Mark your desired cut line clearly on the workpiece.
3. Align the saw blade with the cut line.
4. Start the saw before the blade makes contact with the workpiece.
5. Maintain a firm grip on both handles and guide the saw smoothly and steadily through the material. Do not force the saw; let the blade do the work.
6. Пасля завяршэння рэзу адпусціце курок і дайце дыску цалкам спыніцца, перш чым здымаць пілу з апрацоўванай дэталі.

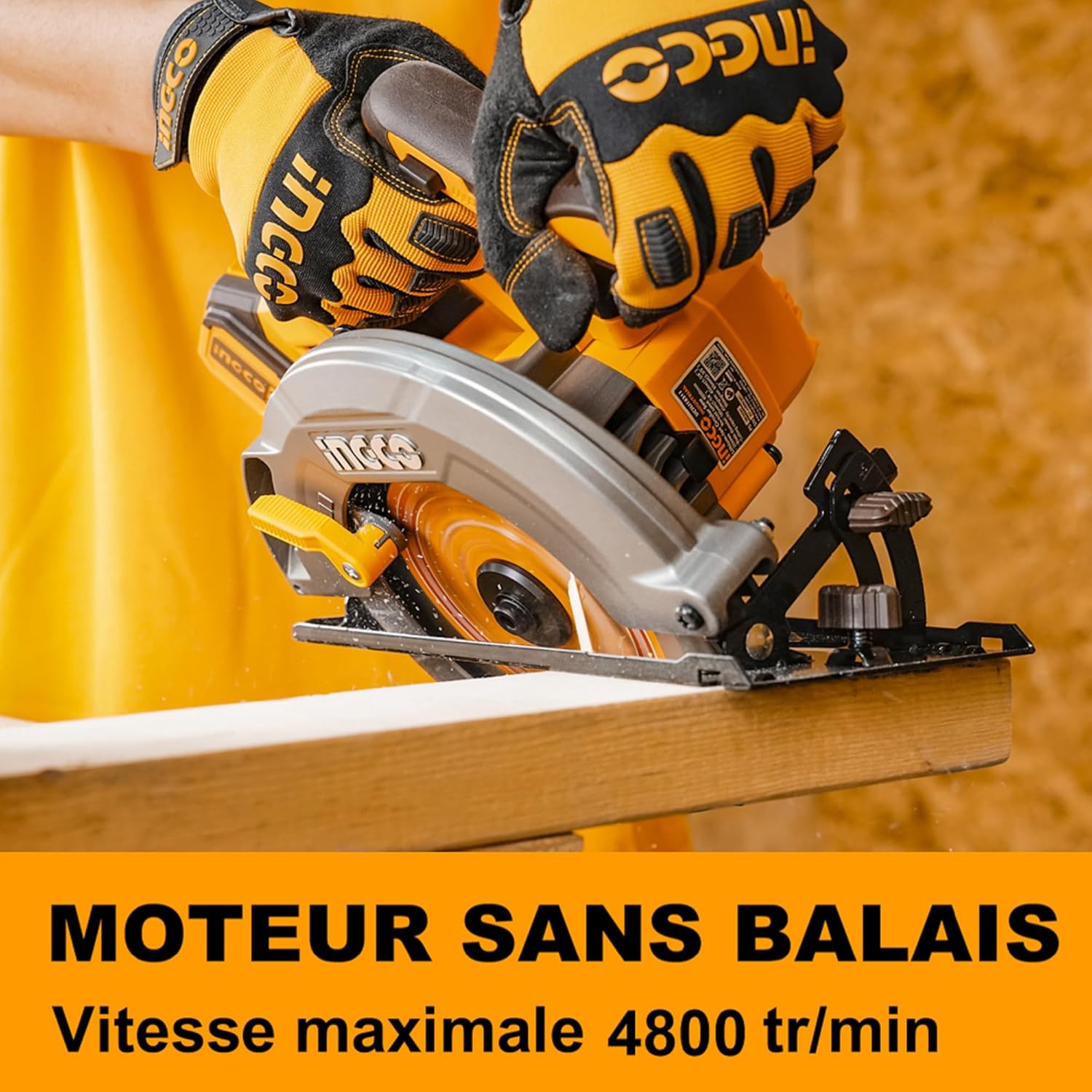

Буйны план view of the circular saw blade actively cutting through a piece of wood, generating sawdust.

Тэхнічнае абслугоўванне

Рэгулярнае тэхнічнае абслугоўванне забяспечвае даўгавечнасць і бяспечную працу вашай цыркулярнай пілы.

• Уборка: After each use, clean the tool with a soft, dry cloth. Remove sawdust and debris from the motor vents, blade guard, and base plate. Do not use solvents or abrasive cleaners.
• Праверка ляза: Рэгулярна правярайце дыск пілы на наяўнасць вострасці, расколін або адсутных зубцоў. Неадкладна замяняйце затупленыя або пашкоджаныя дыскі.
• Зашпількі: Periodically check all screws and fasteners for tightness. Tighten any loose screws to prevent accidents.
• захоўванне: Store the tool in a dry, secure place out of reach of children. Remove the battery pack before storing for extended periods.

Ліквідацыю непаладак

Калі ў вас узніклі праблемы з цыркулярнай пілой, звярніцеся да наступных распаўсюджаных праблем і іх рашэнняў:

• Піла не запускаецца:
  • Check if the battery pack is fully charged.
  • Пераканайцеся, што акумулятарная батарэя правільна ўстаўлена і зафіксавана на месцы.
  • Verify that the anti-lock button is pressed before squeezing the trigger.
• Poor Cut Quality or Blade Binding:
  • The saw blade may be dull or damaged; replace it if necessary.
  • Пераканайцеся, што для гэтага матэрыялу выкарыстоўваецца правільны тып ляза.
  • Check that the cutting depth is set correctly.
  • The workpiece may not be securely clamped, causing movement.
• Перагрэў інструмента:
  • Avoid forcing the saw through the material; let the blade cut at its own pace.
  • Ensure the motor vents are clear of debris to allow for proper cooling.
  • Дайце інструменту астыць, калі ён занадта нагрэецца.

Гарантыя і падтрымка

This INGCO product is covered by a limited warranty against defects in materials and workmanship. The specific terms and duration of the warranty may vary by region and retailer.

For warranty claims, technical assistance, or to inquire about replacement parts, please contact your original retailer or visit the official Ingco website for support information. Please retain your purchase receipt as proof of purchase for any warranty-related inquiries.
