1. Уводзіны
This manual provides essential information for the safe operation, maintenance, and troubleshooting of your Aairsk RS5-48V20AH Foldable Electric Bike. Please read it thoroughly before your first ride and keep it for future reference.
The Aairsk RS5-48V20AH is a 14-inch foldable electric bike designed for urban commuting and recreational use. It features a 748W peak brushless motor, a 48V 20Ah removable lithium battery, and offers a maximum speed of 22 MPH with a range of up to 45 miles in pedal-assist mode. Its foldable design enhances portability and storage convenience.
2. Інфармацыя па бяспецы
Ваша бяспека — найважнейшая. Заўсёды прытрымлівайцеся наступных рэкамендацый:
- Заўсёды апранайце шлем і адпаведную ахоўную экіпіроўку.
- Азнаёмцеся з мясцовымі правіламі дарожнага руху і правіламі адносна электравеласіпедаў.
- Перад кожнай паездкай праводзьце перадпаездку, правяраючы тармазы, ціск у шынах і ўзровень зарада акумулятара.
- Не выкарыстоўвайце электронны ровар у стане алкагольнага або наркатычнага ап'янення.
- Перад паездкай пераканайцеся, што акумулятар надзейна замацаваны.
- Пазбягайце язды ў неспрыяльных умовах надвор'я або на слізкай паверхні.
- Не перавышайце максімальную грузападымальнасць 330 фунтаў (150 кг).
- Use the integrated lighting system (headlight, taillight, turn signals) for visibility, especially during low-light conditions.
3. Змесціва ўпакоўкі
Пасля распакавання пераканайцеся, што ўсе прадметы наяўныя і не пашкоджаныя:
- Aairsk RS5-48V20AH Foldable Electric Bike
- 48V 20Ah Lithium Battery (pre-installed or separate)
- Адаптар сілкавання/зарадная прылада
- Ключы (для блакіроўкі батарэі)
- Набор інструментаў
- Mudguards (if not pre-installed)
- Кіраўніцтва карыстальніка (гэты дакумент)
- Трымальнік для мабільнага тэлефона

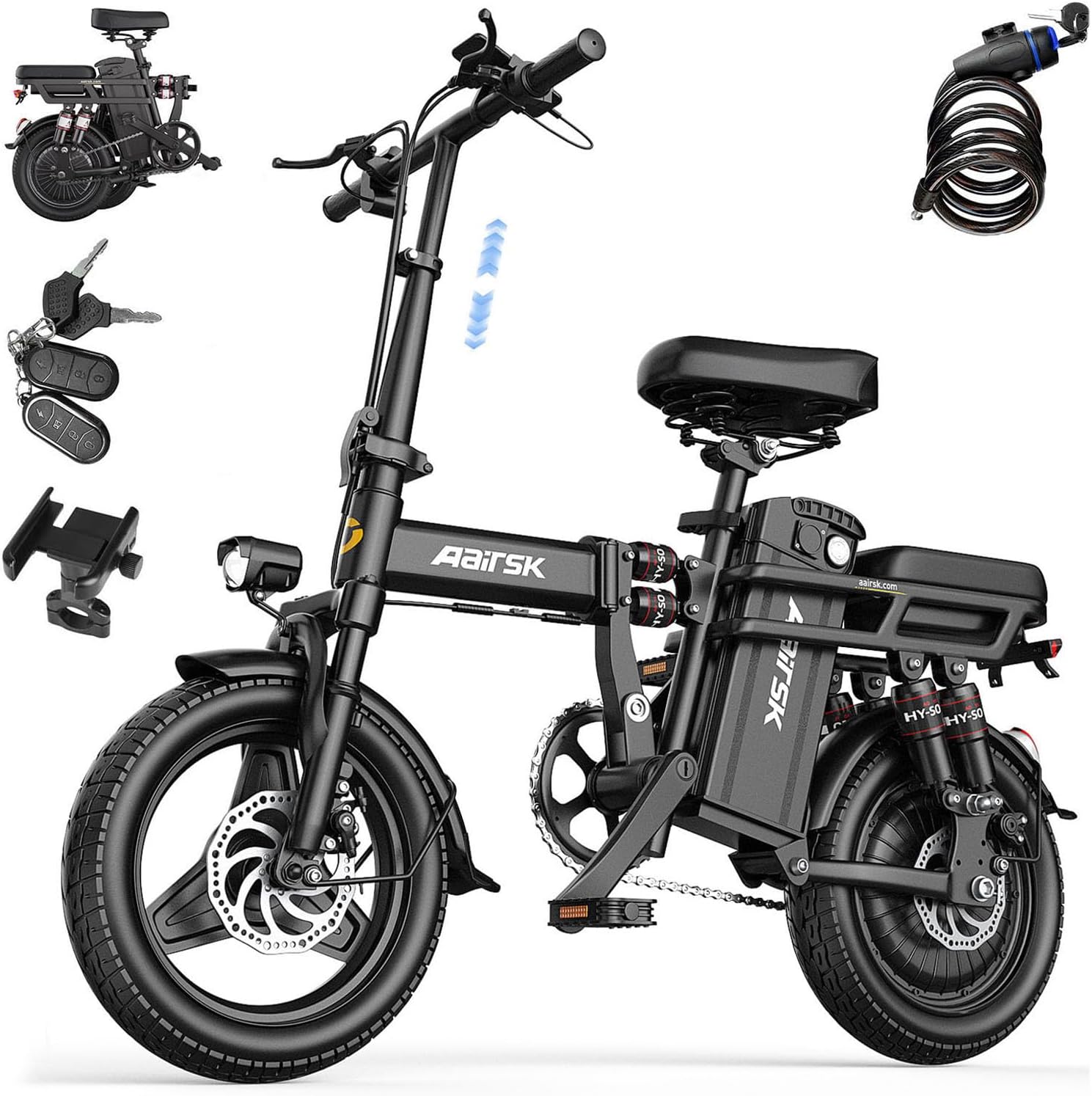

Image: The Aairsk RS5-48V20AH electric bike shown with its various components and included accessories such as keys, a phone holder, and a coiled lock.
4. Усталёўка і першае выкарыстанне
4.1 Раскладванне ровара
- Place the folded bike on a flat, stable surface.
- Release the frame latch (usually located near the center of the frame) and carefully unfold the main frame until it locks into place.
- Adjust the handlebar stem: Release the handlebar latch, raise the stem to the desired height, and secure the latch. Ensure the handlebar is aligned with the front wheel.
- Adjust the seat post: Release the seat post clamp, raise or lower the seat to a comfortable riding height (suitable for riders 5'0" to 5'9"), and secure the clamp.
- Unfold the pedals if they are foldable.
Image: The Aairsk RS5-48V20AH electric bike folded and stored in the trunk of a car, demonstrating its compact size (35x26 inches folded).
4.2 Усталёўка і зарадка акумулятара
- If the battery is separate, insert it into its compartment and lock it using the provided key.
- Before first use, fully charge the battery. Connect the power adapter to the charging port on the bike or directly to the battery if removable.
- Plug the adapter into a standard wall outlet. The indicator light on the charger will typically turn red during charging and green when fully charged.
- Час зарадкі для поўнай зарадкі складае прыблізна 4-6 гадзін.
Выява: Падрабязны view of the 48V 20Ah removable lithium battery, highlighting its intelligent safety features (BMS) and lockable design, offering a maximum range of 45 miles in pedal-assist mode.
5. Інструкцыя па эксплуатацыі
5.1 Уключэнне/выключэнне і дысплей
- Каб уключыць прыладу, націсніце і ўтрымлівайце кнопку харчавання на LCD-дысплеі.
- The smart LCD display shows real-time data including speed, battery level, and riding mode. It features auto-backlight and key anti-theft functions.
- Каб выключыць, зноў націсніце і ўтрымлівайце кнопку харчавання.
Image: Close-up of the smart LCD display on the handlebar, showing features like auto-backlight, real-time data monitoring, 3-speed levels, and key anti-theft functionality. A phone holder with a charging cable is also visible.
5.2 Рэжымы язды
The Aairsk RS5 offers three riding modes:
- Чыста электрычны рэжым: Engage the twist throttle for motor-only propulsion.
- Pedal-Assisted (PAS) Mode: The motor provides assistance as you pedal. This mode extends battery range.
- Classic Bicycle Mode: Ride without motor assistance, using pedals only.
Switch between modes using the controls on the handlebar.
5.3 Рэгуляванне хуткасці
The bike features 3 adjustable speed gears:
- Speed 1: Approximately 16 MPH
- Speed 2: Approximately 21 MPH
- Speed 3: Approximately 23 MPH (Maximum speed)
Press the "M" button next to the LCD display to cycle through the speed gears. Alternatively, use the twist throttle for direct acceleration.
5.4 Тармазная сістэма
The Aairsk RS5 is equipped with front and rear disc brakes, complemented by an electronic brake for enhanced stopping power and safety.
Выява: Складаная выяваasing the bike's safety and convenience features, including the digital display, phone holder with USB charge port, bright headlight and auto brake taillight, and E-ABS front and rear disc brakes.
6. Тэхнічнае абслугоўванне
6.1 Рэгулярныя праверкі
- шыны: Check tire pressure regularly. The 14" x 2.12" fat tires are designed for various terrains but proper inflation is crucial for performance and safety.
- тармазы: Inspect brake pads and cables for wear. Ensure brakes respond effectively.
- Ланцуг: Keep the chain clean and lubricated to ensure smooth operation and prevent rust.
- Зашпількі: Перыядычна правярайце ўсе балты і гайкі на надзейнасць зацягвання.
6.2 Сыход за акумулятарам
- Зараджайце акумулятар цалкам пасля кожнай паездкі або хаця б раз на месяц, калі ён не выкарыстоўваецца, каб падоўжыць тэрмін яго службы.
- Захоўвайце акумулятар у прахалодным, сухім месцы, удалечыні ад прамых сонечных прамянёў і экстрэмальных тэмператур.
- Не падвяргайце батарэю ўздзеянню вады ці вільгаці.
6.3 Ачыстка і захоўванне
- Ачысціце ровар damp тканінай. Пазбягайце выкарыстання мыйкі высокага ціску непасрэдна на электрычных кампанентах.
- Store the folded bike in a dry, secure location. Its compact size (35x26 inches folded) allows for easy storage in small spaces.
7. Выпраўленне непаладак
| праблема | Магчымая прычына | Рашэнне |
|---|---|---|
| Веласіпед не ўключаецца | Battery is low or not connected; Power button not pressed correctly. | Charge the battery; Ensure battery is securely installed and locked; Press and hold the power button firmly. |
| Motor not assisting (PAS mode) | PAS level set to zero; Battery low; Sensor issue. | Increase PAS level on display; Charge battery; Contact support if issue persists. |
| Тармазы слабыя | Зношаныя тармазныя калодкі; аслаблены тармазны трос; паветра ў гідраўлічнай сістэме (пры наяўнасці). | Праверце і заменіце тармазныя калодкі; адрэгулюйце нацяжэнне тармазнога троса; звярніцеся да спецыяліста. |
| Незвычайныя гукі падчас язды | Loose components; Dry chain; Debris in moving parts. | Check all fasteners; Lubricate chain; Inspect for foreign objects. |
8. Тэхнічныя характарыстыкі
| Асаблівасць | Дэталь |
|---|---|
| мадэль | Aairsk RS5-48V20AH |
| Матор | Бесшчоткавы рухавік магутнасцю 500 Вт (пікавая магутнасць 748 Вт) |
| акумулятар | 48V 20Ah Lithium Battery (720Wh) |
| Максімальная хуткасць | 22 міль у гадзіну (35 км/г) |
| Максімальная далёкасць | Up to 30 miles (Pure Electric), Up to 45 miles (PAS Mode) |
| Памер колы | 14 Inches (14" x 2.12" Fat Tires) |
| Матэрыял каркаса | Высокавугляродзістая сталь |
| Тормазы | Front and Rear Disc Brakes + Electronic Brake |
| Падвеска | Падвойная падвеска |
| Максімальная грузападымальнасць | 330 фунтаў (150 кг) |
| Вага нета | 66 фунтаў (25 кг) |
| Памеры ў складзеным выглядзе | 35 x 26 Inches (approx. 89 x 66 cm) |
| Рэкамендаваны рост райдэра | 5'0" to 5'9" (152 cm to 175 cm) |
| Асаблівасці | Digital Display, Phone Holder, USB Charge Port, Adjustable Headlight, Responsive Taillight, Turn Signals |
Выява: Выбухнула view of the powerful 500W (748W Peak) brushless hub motor, illustrating its internal components and highlighting its capability for speeds up to 22 MPH and climbing inclines of 25 degrees.
9. Гарантыя і падтрымка
For warranty information and customer support, please refer to the documentation included with your purchase or contact the manufacturer directly.
- Manufacturer: Douma Technology (Huizhou) Co., Ltd
- электронная пошта: foreversanmi@163.com
- For returns, the buybox winner indicates a 30-day refund/replacement policy.
